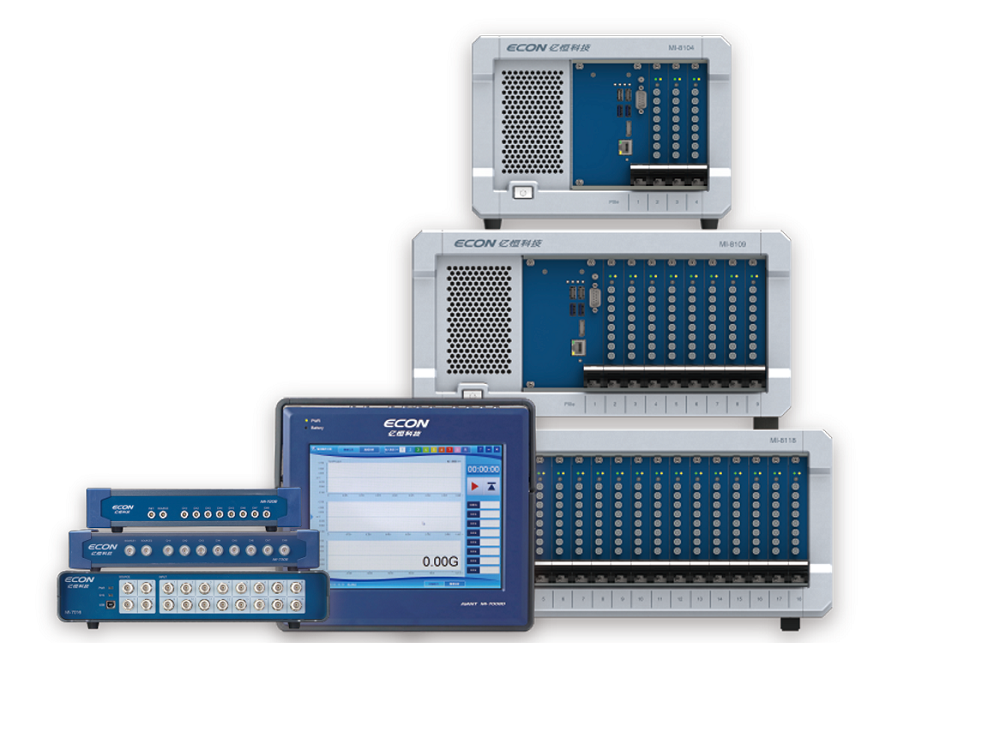

億恒科技數據采集與分析系統單臺設備4-136通道可選,多臺級聯可達上千個通道,支持振動、壓力、流量、噪聲、力、扭矩、溫濕度、應變等多種數據的采集和分析。系統功能包含數據采集與信號分析、數據記錄、振動噪聲綜合測試、結構試驗?zāi)B(tài)分析、設備運行狀態監測、聲學倍頻程分析、聲強與聲功率測試、沖擊測量與沖擊響應譜分析、旋轉機械階比分析等。廣泛應用于汽車電子,航空航天,兵器,船舶,科研教育等領域。

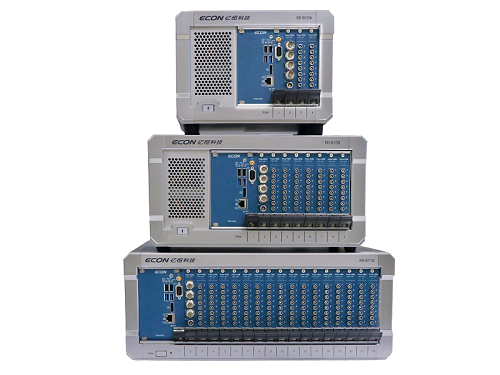

超多通道數據采集分析儀(MI-8100系列)
MI-8100 系列超多通道數據采集和分析系統,基于實時系統與 PXle 總線,經千兆網絡訪問操作,結合億恒科技長久以來歷經打磨的高精度,低噪聲,寬動態范圍的信號處理技術,既可以滿足 16-136 通道規模的測試測量應用,又可以滿足幾百乃至上千通道的大規模集中聯合測試應用為廣大客戶的超多通道動態信號測試測量需求提供最佳解決方案。

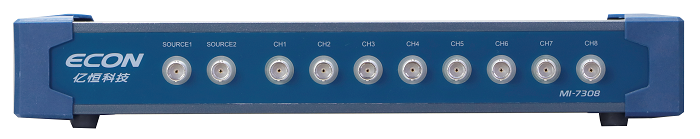

納伏級新一代智能測量儀(MI-7308)
MI-7308 納伏級新一代智能測量儀,是目前市場上少有的采用雙 32 位ADC 且采樣率達到 768kHz的高速測量儀產品,適用于電荷放大器計量。在 20kHz 頻寬內可測 0dB 聲壓級,幅值精度達到 0.1% 級別;輸入量程自適應,保證微小信號采樣精度,同時也保證峰值信號不被削波。因其本底噪聲極低,可涵蓋一系列消聲室/消聲箱的聲學測量、動態信號分析儀的計量等應用場合。
智能便攜式數據采集與分析儀(MI-7208)
MI-7208 智能便攜式數據采集與分析儀可對一系振動噪聲測試、結構測試、故障診斷、狀態監測等應場合進行有效數據采集與分析。具有可靠性高、噪聲操作簡便等優點,且體積小巧,便于攜帶,可 4 臺級至 32 通道。
高精度數據采集分析儀(MI-7000系列)
MI-7000 系列數據采集與分析儀集成了最新 DSP 并行處理技術、低噪聲設計技術和高速數據傳輸技術。它將綜合數據采集和實時信號分析最大限度的利用多 DSP 并行處理技術,在進行全面、精確分析的同時,保證了分析運算的實時性。
便攜式數據采集與分析儀(MI-7108)
全新的一體式設計:高度集成了測試儀器和PC機,一臺儀器就能完成數據采集、處理和分析顯示,不僅大大簡化了現場的測試系統。緊湊又堅固的工業設計,保證了系統的高可靠性。小巧的體積,隨身攜帶。輕輕一觸,輕松掌控試驗現場測試與記錄。
調理放大器(電荷放大器)(MI-2004A)
調理放大器(電荷放大器)是信號測量體系的一個組成部分,用于對傳感器信號的調理和放大。調理放大器可配接電荷型加速度傳感器,IEPE型加速度傳感器,并支持IEEE P1451.4帶電子數據表的加速度傳感器(TEDS)。 每臺調理放大器最多可配置4個信號調理電路。調理放大器采用點陣液晶屏和薄膜按鍵對信號調理參數進行設置,操作簡捷直觀。還可以將多臺調理放大器串聯,通過PC軟件一次性設置多臺調理放大器的信號調理參數。

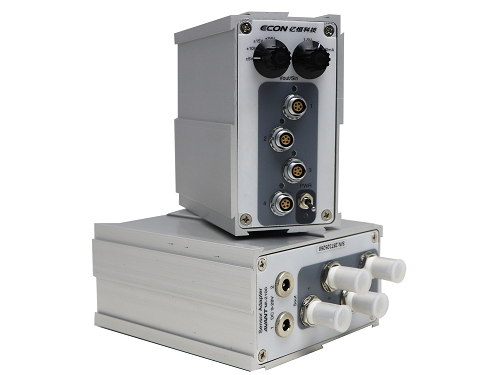

傳感器適配器(MI-2100)
在工程測量,狀態監測等信號測量系統中,傳感器適配器因其具有的多檔位供電選擇,多信號轉換支持,而成為信號測量系統中不可或缺的一部分。具體來說,傳感器適配器是一款電壓分檔可調、對稱輸出的設備,可為直流供電類傳感器提供完整的供電解決方案。
數據采集與分析系統參數 | |||
名稱 | MI-7004 | MI-7008 | MI-7016 |
輸入通道 | 4通道,同步輸入 | 8通道,同步輸入 | 16通道,同步輸入 |
輸出通道 | 1通道(信號源) | 2通道(信號源) | 4通道(信號源) |
模擬濾波 | 獨立模擬抗混疊濾波器 | ||
數字濾波 | 獨立160dB/Oct 數字濾波器 | ||
電壓范圍 | ±10VPEAK | ||
分辨率 | 24位模數轉換器(ADC) | ||
動態范圍 | 100dB | ||
通道匹配 | 相位<0.5度,幅值<±0.05dB(DC-21kHz) | ||
采樣頻率 | 204.8kHz,各通道同步并行采樣 | ||
耦合方式 | DC差分,DC單端,AC差分,AC單端,IEPE,TEDS(可選) | ||
幅值精度 | 0.5mv(信號≤100mv),0.05dB((信號≤100mv)) | ||
DSP計算能力 | 主頻300MHz,32位浮點處理 |
超多通道數據采集與分析系統參數 | ||||
名稱 | MI-8104 | MI-8109 | MI-8118 | |
插槽數 | 4 | 9 | 18 | |
輸入通道 | 單機高達24通道 | 單機高達64通道 | 單機高達136通道 | |
多臺級聯可達上千個通道 | ||||
輸出通道 | 2-16通道(信號源) | |||
模擬濾波 | 獨立模擬抗混疊濾波器 | |||
數字濾波 | 獨立160dB/Oct 數字濾波器 | |||
最大輸入 | ≥±50VPEAK(無損) | |||
ADC/DAC分辨率 | 24位 | |||
動態范圍 | 120dB(FS)>80dB(依據JJG 834規程要求) | |||
通道匹配 | 相位0.05度,幅值0.02dB(DC-21kHz) | |||
采樣頻率 | 204.8kHz每個通道同步并行采樣 | |||
耦合方式 | DC,AC,IEPE,TEDS(支持IEEEP1451.4帶電子數據表的加速度傳感器) | |||
頻率精度 | 輸入:≤0.01%,典型值0.001% 輸出:≤0.01%,典型值0.001% |
