模態采集和分析系統

模態分析的目的是識別出系統的模態參數,為結構系統的振動特性分析、 振動故障診斷和預報以及結構動力特性的優化設計提供依據。通常應用于航空航天、汽車、建筑等領域。

EconTest模態分析與EconTest數據采集模塊無縫結合。提供了實驗?zāi)B(tài)分析(EMA)、工作模態分析(OMA)和工作變形分析(ODS)三種模態分析方法。可對結構系統進行振動測量和動力學分析,分析出結構固有的動力學特征,可測得比較精準的固有頻率、模態振型、模態阻尼、模態質量和模態剛度等。
EconTest模態分析軟件平臺具有出色的交互性,便捷和直接的測試流程步驟,指引用戶快速的完成實驗參數設置,測量和分析。同時擁有一流的模態參數分析算法,即使在情況極其復雜的環境下,依舊能夠利用最佳的模態參數識別方案,為用戶分析出精準、可靠的結果,從而指導后續的振動故障診斷和結構動力特性的優化設計工作。 EconTest模態分析包括算法如下:
1.整體多自由度、多參考的模態參數識別方法:PolyLSCE、PolyLSCF、Op-PolyLSCE和Op-PolyLSCF等 2.模態參數自動拾取算法 3. LSFD的振型擬合算法
多種模態指示函數:多變量模態指示函數(Multi-MIF)、復模態指示函數(CMIF)、實模態修正指示函數(Modified Real MIF)、一致性模態指示函數(Coincident MIF)、虛模態指示函數(Imag MIF)和實模態指示函數(Real MIF)等 多種模態分析的驗證方法:穩態圖,MAC模態置信準則、MP模態參與、MOV模態復雜度、MPC模態相位線性度和MPD模態相位偏差等
實驗?zāi)B(tài)分析:EconTest模態數據采集有錘擊激勵法模態實驗(Impacting Test)和激振器法模態實驗(MIMOFRF)兩種采集模式??赏ㄟ^(guò)外部激勵的方式,采集結構系統的振動數據。
錘擊法測試: 1.SIMO、MISO兩種采集方法 2. 激勵量級推薦功能 3.頻帶、窗函數和激勵點互易性檢查功能 4.雙擊檢測、自動結束、自動拒絕雙擊、平均完成自動移動測點功能 5.測量狀態表格顯示功能 6. 幾何測點模型反饋功能 7.激勵、響應、FRF和相干函數實時顯示功能 8.全程數據保存功能 9.測量數據數據驗證功能
MIMOFRF測試: 1.SIMO、MIMO兩種采集方法 2. 正弦、隨機、白噪聲、猝發等信號激勵 3.全程數據保存功能 4. 測量數據數據驗證功能
工作模態分析:可搭載EconTest任意采集模塊。無需進行人為輸入激勵,在結構系統的工作狀態下采集振動數據。 工作變形分析:和工作模態分析一樣,可搭載EconTest任意采集模塊。無需進行人為輸入激勵,在結構系統的工作狀態下采集振動數據??捎^測結構在工作情形的時域和頻域變形分析。

1.用于振動測量和結構動力學分析:可測得比較精準的固有頻率、模態振型、模態阻尼、模態質量和模態剛度。

2.模型修正:模態試驗結果指導有限元理論模型的修正、使理論模型更加完善和合理、提高仿真精度。

3.強迫響應分析:分析結構在工作環境下的表現,如橋梁、風力發電設備在風載荷下等。

4.靈敏度分析和結構修改預測:計算模態參數每個響應位置的質量、剛度或阻尼比變換對模態參數影響的靈敏度,以幫助工程師了解主要影響結構模態參數變化的位置。

5.控制結構的輻射噪聲:模態分析技術可以確定哪些是“優勢模態”,通過對“優勢模態”抑制或調整,便可以降低噪聲。

6.故障診斷和結構健康監測:結構出現損傷往往伴隨著結構模態參數的改變,例如根據模態頻率的變化可以判斷裂紋的出現;分析振型可以確定斷裂的位置、確定故障。

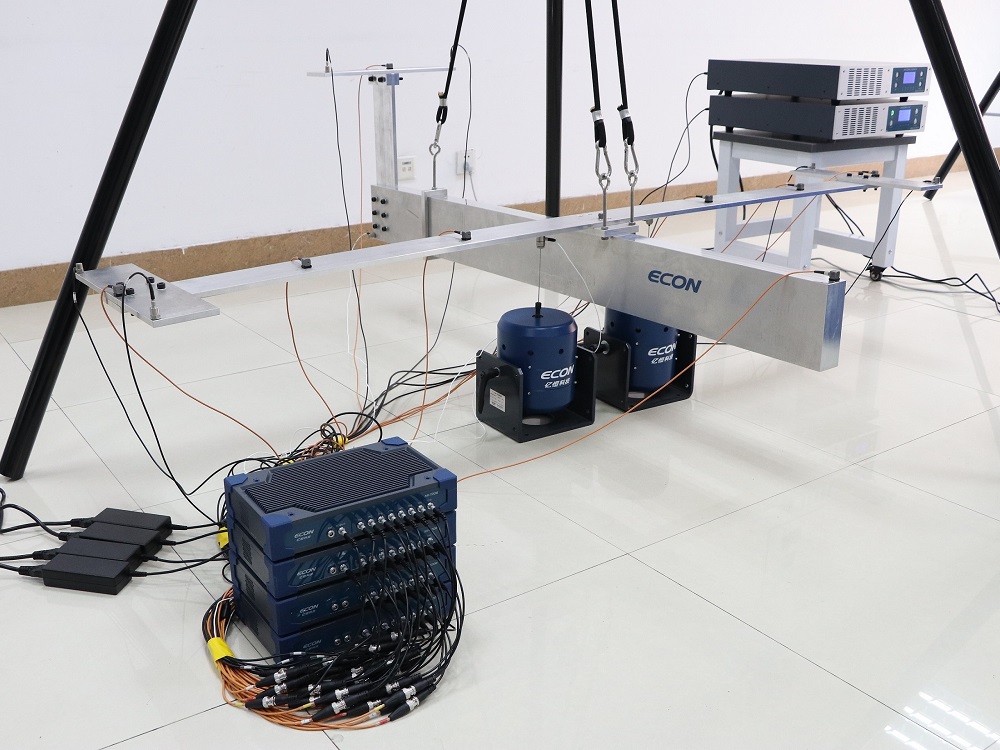

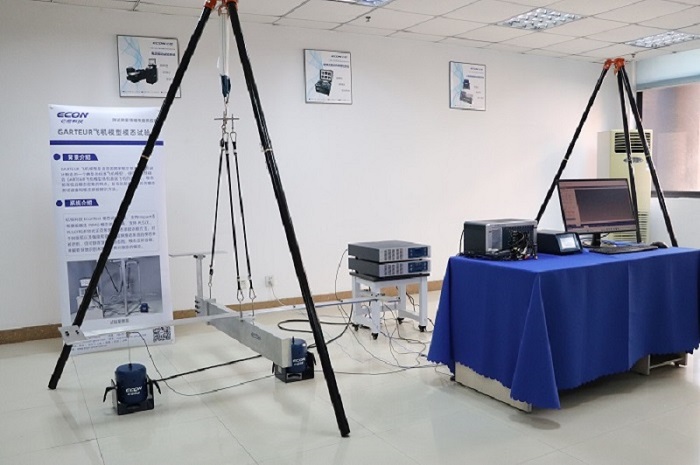

一、GARTEUR飛機模型模態分析

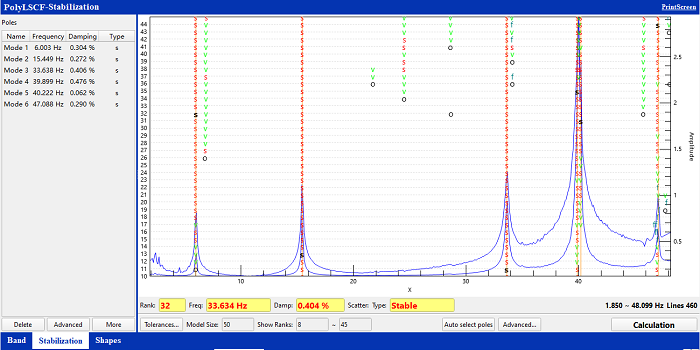

穩態圖

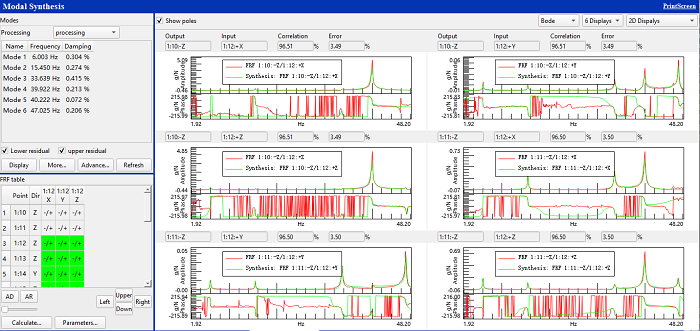

FRF綜合

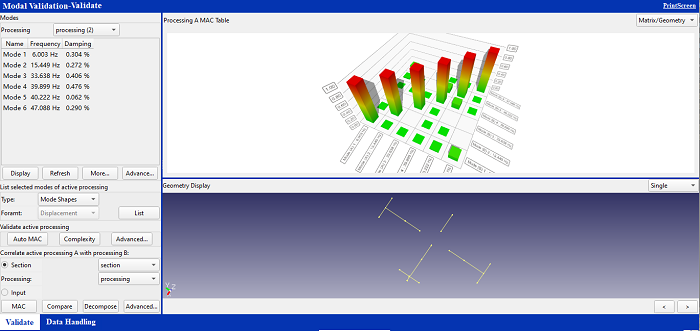

MAC圖
