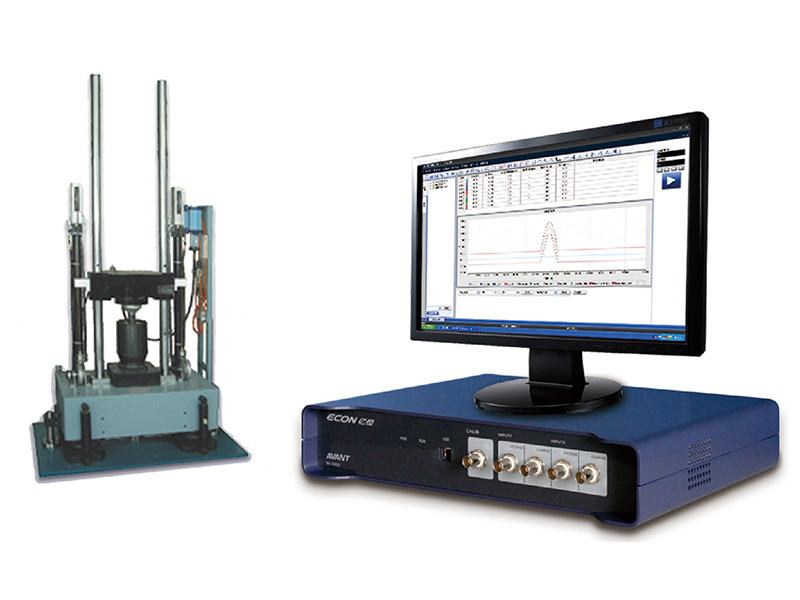

沖擊測量分析儀是一種專用的沖擊波形捕捉和分析平臺,適用于一般沖擊和高沖擊環境下的沖擊事件捕捉、測量和分析,是沖擊環境試驗和測量分析的專業工具。一般與沖擊試驗機、沖擊響應譜試驗機或包裝跌落試驗機配合完成沖擊試驗或包裝跌落試驗。它能夠滿足國標,國軍標,ISO,MIL-STD-810等測試標準,是沖擊環境試驗和測量分析的專業工具。
億恒針對產品沖擊歷程的測試提供了系統的解決方案,包含:瞬態加速度采集分析系統、振動沖擊歷程的模擬再現測試系統及對試驗裝置的溯源校準系統.
沖擊測量系統

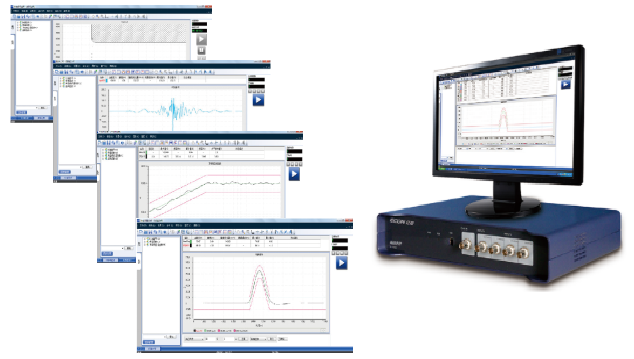

沖擊跌落測量?jī)x專用于沖擊環境下捕捉、測量和分析沖擊事件的瞬態加速度信號,如跌落、碰撞及沖擊等。4~16通道硬件可選,支持PE傳感器輸入、IEPE傳感器輸入及電壓輸入,自動捕捉沖擊幅值,脈寬,自動計算速度變化量,沖擊響應譜,容差分析,力形變,HIC分析等,采用USB 2.0接口與計算機連接,方便快捷、穩定可靠!
專業接口設計,將沖擊臺控制軟件和測試系統完美結合實現一體控制、測量與分析。
系統特點:
振動沖擊試驗系統
沖擊試驗一般是確定軍用、民用設備在經受外力沖撞或作用時產品的安全性、可靠性和有效性的一種試驗方法??捎糜跍y(cè)量和確定產品或包裝的抗沖擊性能,考核試品在沖擊環境下功能的可靠性和結構的完好性。一般參考的測試標準:GB/T 2423.5,IEC 60068-2-27,GJB150A,MIL-STD-202G。
億恒沖擊試驗系統包括電動振動沖擊試驗系統和機械沖擊試驗系統兩部分。

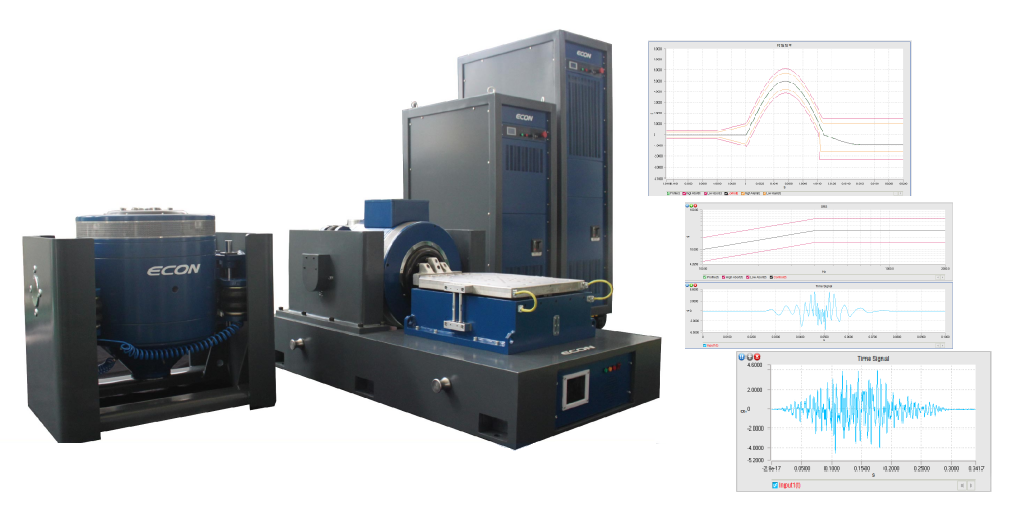

億恒電動振動沖擊試驗系統由300kgf-5500kgf推力輸出的電磁式振動臺,結合先進的振動控制儀,可實現經典沖擊、沖擊響應譜、瞬態沖擊復現等功能的復現,是考核試品在沖擊環境下功能的可靠性和結構的完好性的常用方法。
系統具有功能完善、自動閉環控制、波形擬合度高、可實測振動復現及實用性強等特點。
億恒機械沖擊試驗系統包括跌落沖擊、碰撞沖擊、斜面沖擊、水平?jīng)_擊、沖擊響應譜等試驗系統,適用于確定機械的薄弱環節,考核產品結構的完整性。
沖擊校準系統

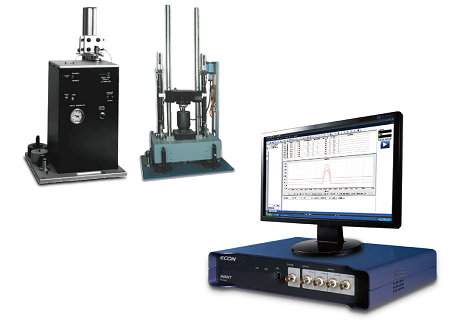

億恒沖擊校準系統專為沖擊校準而定制,依據相關國家行業標準,量身定制的專用系統,完美契合標準,項目齊全,覆蓋面廣,同時具有自動化,一鍵出報告等功能。更為重要的是,具備計量溯源,穩定性高,能有效降低記錄過程的誤差,增加準確性,大大提高計量過程的效率。系統包含VVT-2658振動/沖擊臺計量檢定系統和ECS-1828沖擊傳感器校準系統。
ECS-1828沖擊傳感器校準系統

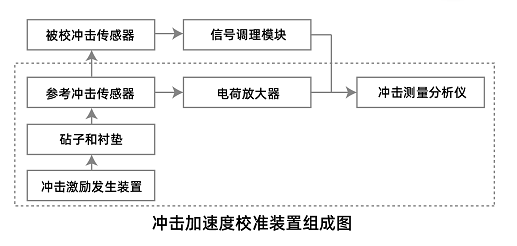

ECS-182X沖擊傳感器校準系統是一套高度自動化、易學易用、高精度、可建標、可溯源的沖擊傳感器校準系統。系統以MI-5104沖擊測量分析儀為核心,采用先進氣動沖擊校準臺,實現20g-10,000g沖擊范圍內的自動校準。系統嚴格遵循標準,合理規劃校準流程,自動匹配系統設置,自動依次執行校準項目,自動計算校準結果,自動輸出校準報告。
系統特點:
VVT-2658 振動/沖擊臺計量檢定系統

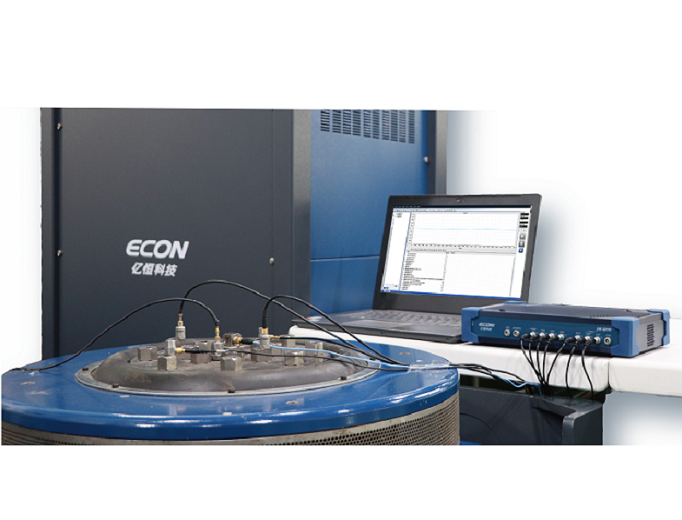

VVT-2658 振動/沖擊臺計量檢定系統是一套高度自動化、易學易用、高精度、高穩定性、可建標、可溯源的振動臺、沖擊臺計量檢定系統。
系統以高精度動態信號分析儀為核心,配以專業化軟件和高精度傳感器,對電動臺,液壓臺,標準振動臺,沖擊臺,碰撞臺等進行計量檢定。
專業的振動臺/沖擊臺計量檢定軟件,嚴格按照相關規程規定的計量方法,同時兼顧專業人員的操作靈活性,快速準確地完成檢定工作。
系統特點:
依據的標準或檢定規程:
型號 | MI-5202(通用型) | MI-5104(高沖擊型) |
輸入通道 | ||
輸入通道 | 2個電壓輸入通道 | 4個電壓輸入通道 |
2個電荷輸入通道 | ||
采樣頻率 | 高至192kHz | 高至1MHz |
電壓范圍 | ±10V PEAK | |
耦合方式 | AC,DC,IEPE(內置IEPE恒流源),TEDS,電荷 | AC,DC,IEPE(內置IEPE恒流源),TEDS |
ADC分辨率 | 24位 | 16位 |
脈寬 | 窄至0.1ms | 窄至0.02ms |
加速度量程 | 高至10,000g | 高至100,000g |
動態范圍 | 120dB(Fs),>80dB(按JJG834-2006“動態信號分析儀”檢定規程) | >80dB |
諧波失真 | <-95dB | <-85dB |
信噪比 | >95dB | >70dB |
脈寬精度 | 1% | |
外部觸發 | 支持 | |
輸出通道 | ||
輸出通道 | 1個電壓輸出通道,僅用于儀器自校準 | |
電壓范圍 | ±10V PEAK | |
機械參數 | ||
尺寸 | 335×255×71 | |
重量 | 約2.8 | |
電氣參數 | ||
電源 | AC 88~264V | |
通訊接口 | USB 2.0 | |
操作系統 | Win XP/Win7/Win10 | |
環境參數 | ||
溫度 | 14 to 122℉/-10 to 50℃ | |
濕度 | 20% to 90% RH non-condensing(40℃) |
