模態激振器

VE-M 系列激振器是一種勵磁式、寬頻帶的激振器,激振力范圍 100-1000N,頻率范圍 DC-10000HZ。具有低橫向振動和高軸向振動應力,可實現垂直、水平多方向振動,而且穩定可靠,非常適合于模態激勵應用。
模態試驗主要用于確定目標產品的結構特性,包括固有頻率、阻尼比和模態振型。最終目標是通過試驗的手段獲得振動系統的結構特性,從而為系統的振動特性分析、故障診斷和預報以及結構動力特性的優化提供參考和依據。
億恒科技的模態試驗系統是由小型激振器或力錘、數據采集與分析儀及模態軟件、傳感器與功率放大器等組成,具備低成本、便攜性、快速高效等特點。

高頻大推力激振器特點

寬頻帶、體積小、激振力大、剛度強;

激振桿通過通孔動圈長度可調,夾緊位置可調,與試驗件連接方便;

帶電子零位控制,軸向剛度可調,幾乎不給試驗件增加附加剛度;

通過耳軸基座,在安裝和對中激振器時提供靈活性和旋轉能力;

行程長度可達 25.4mm,適用于各種剛度的結構,以及低頻需要懸吊激振器的結構試驗。

模態試驗系統特點

支持激振器或力錘激勵的模態試驗;
基于多款數據采集與分析儀平臺,適合各類模態試驗場合豐富的觸發功能和各種可調節的窗函數,使獲取的數據更加便捷、精確;
集成正弦掃頻、白噪聲、觸發隨機等多種信號源,為激振器激勵提供便利;
試驗數據通用性,支持 Econ Test、ME'scope 等多種模態分析軟件。

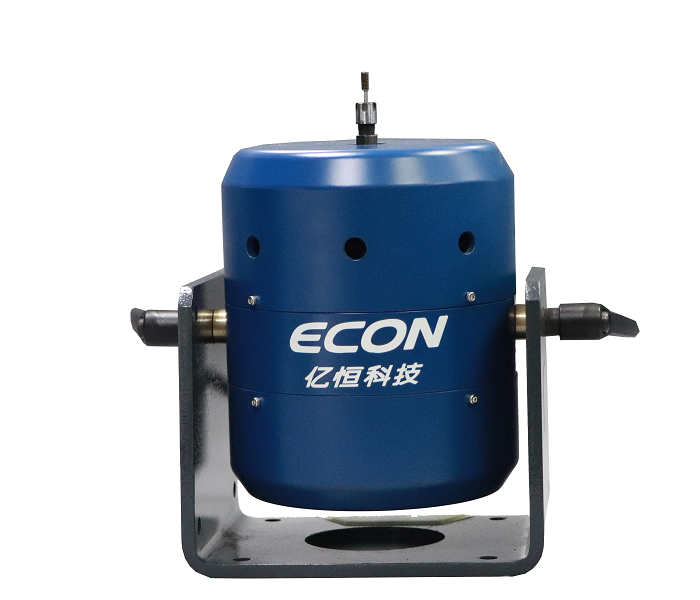

200N激振器

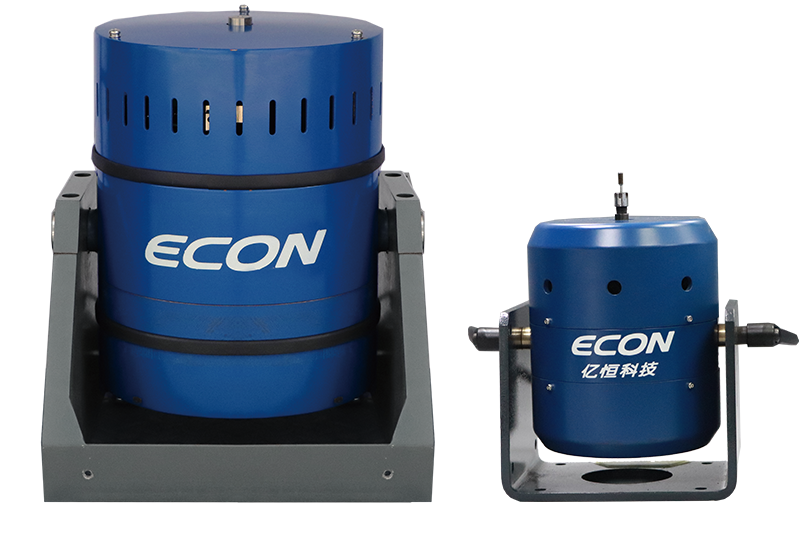

1000N激振器





模態激振器參數
激振器型號 VE-5110M VE-5120M VE-5150M VE-51100M
正弦推力Peak(N) 100 200 500 1000
頻率范圍(Hz) 2-7k 2-7k 2-5k 2-6.5k
最大位移p-p(mm) 13 13 25.4 25.4
最大速度(m/s) 1.5 1.5 1.5 2
運動部件等效質量 0.3 0.3 0.45 1.7
臺體重量 14 11 25 130
尺寸(L×W×H)(mm) 180×300×230 180×300×230 350×250×330 472×394×510
冷卻方式 自然冷卻 風冷 風冷 風冷

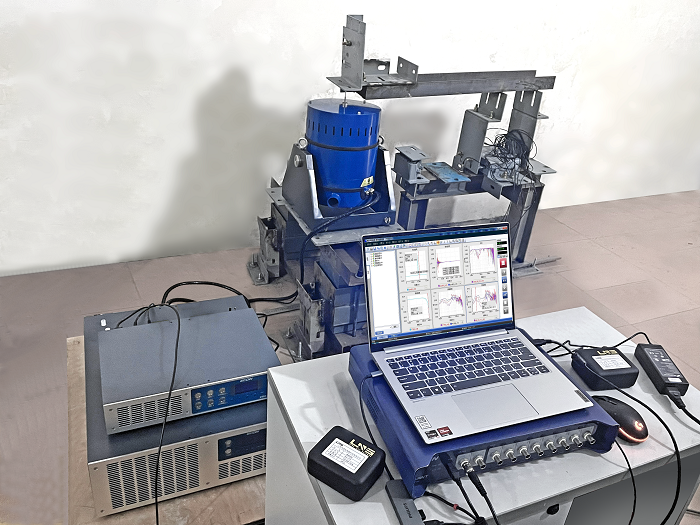

鋼結構激勵試驗

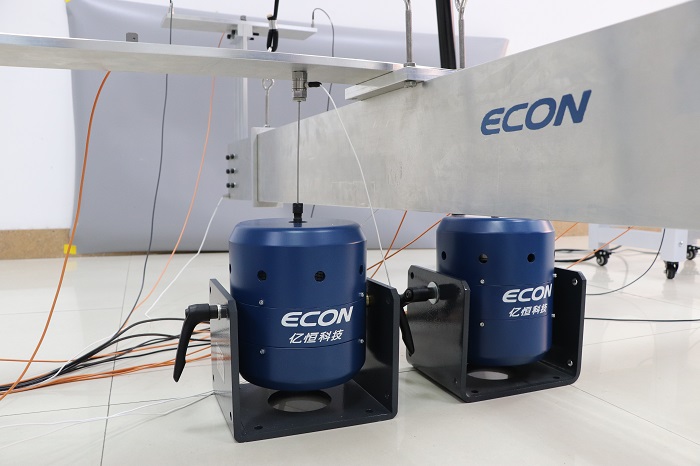

雙臺并激飛機模型

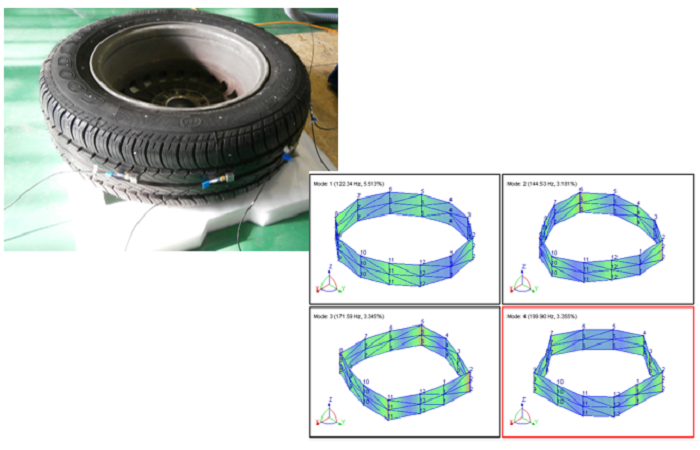

汽車輪胎模態試驗

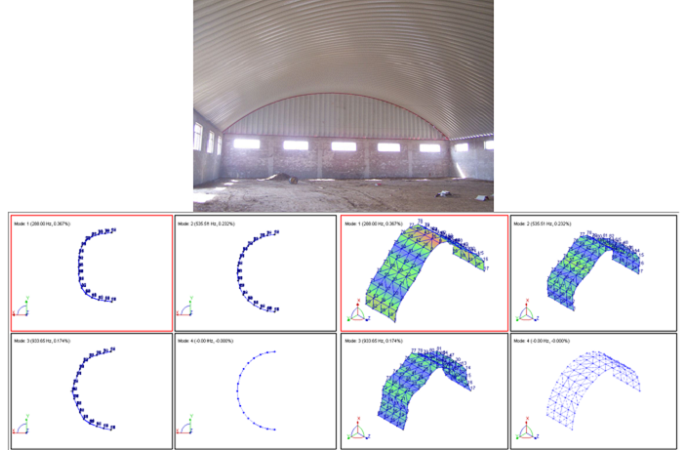

廠房鋼架模態試驗

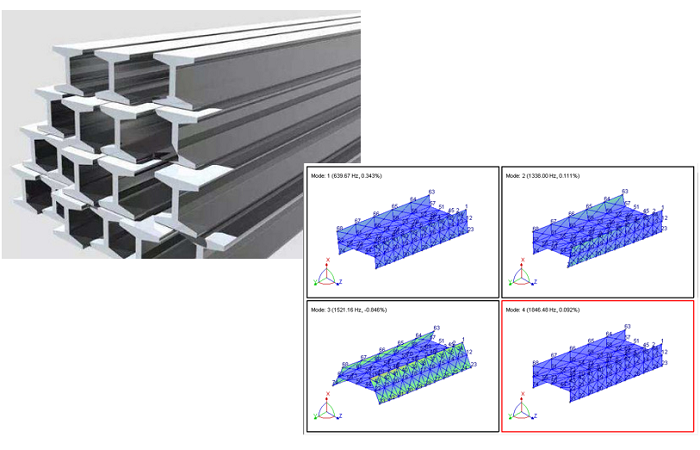

工字鋼模態試驗
