采用獨特的導向系統和適用于大位移的支撐系統;
位移最大可達100mm;
30KN到50KN多種型號振動臺可選;
系統操作簡單;
動圈直徑范圍350mm-445mm;
最大載荷高達800kg;
億恒科技EDM-LS系列電動振動試驗系統適用于超大位移的振動試驗需求,相比液壓振動臺,該系列電動振動臺頻率范圍1-2,500Hz,最大加速度可達800m/s²(空載),最大速度 1.8m/s。
EDM-LS系列電動振動試驗系統主要應用于航空航天、交通運輸?shù)阮I域??梢詽M足大位移隨機、大位移正弦以及大位移沖擊的試驗要求,適合ISTA、GB4857、GJB150規定的運輸環境試驗規范。
大位移振動試驗系統參數 | ||
系統型號 | EDM-3200LS | EDM-5000LS |
正弦推力(kN) | 30 | 50 |
頻率范圍(Hz) | 5-2500 | 5-2500 |
最大位移 | 100 | 100 |
最大速度(m/s) | 2 | 2 |
最大加速度(m/s2) | 750 | 800 |
動圈直徑 | 350 | 445 |
運動等效質量 | 40 | 63 |
臺面螺釘尺寸 | M10 | M12 |
最大載荷 | 500 | 800 |
功放型號 | VSA-D323A | VSA-D563A |
最大輸出功率(kVA) | 32 | 56 |
信噪比(dB) | >70 | >70 |
功放效率 | >93% | >93% |
風機型號 | PBL-W30 | PBL-W50 |
風機功率(kW) | 7.5 | 22 |

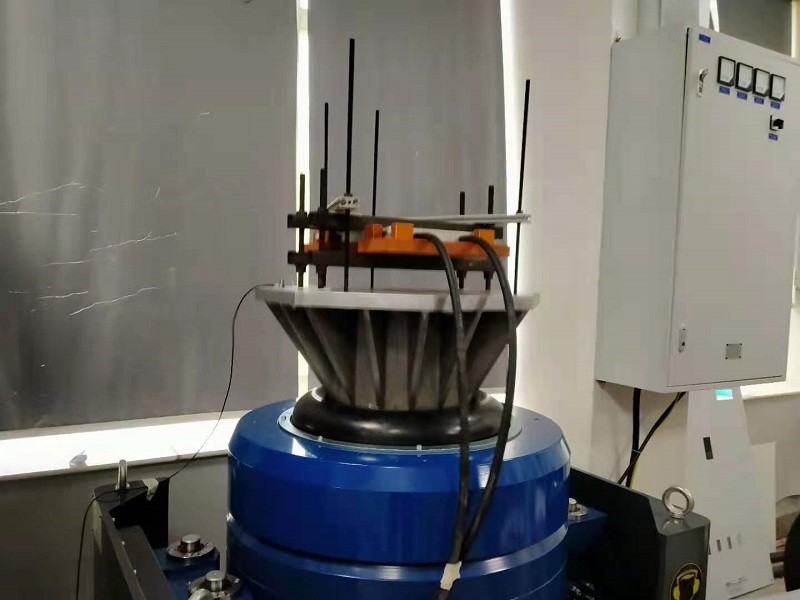

廣東某汽車電子零部件企業購買的3噸大位移振動臺
汽車是由各類零部件組成的復雜機電系統,而這些零部件在汽車壽命期內,需要經受嚴苛的貯存和使用環境,包括溫濕度、光照、雨淋、腐蝕、振動、沖擊、碰撞等環境因素,從而考驗汽車電子的可靠性。另一方面,一旦汽車零部件發生失效,產生召回事件,所產生的損失或者成本是遠遠大于前期投入可靠性研發的成本,因此有必要在DV/PV階段,進行大量的環境可靠性試驗,確保各類汽車電子產品穩定可靠。

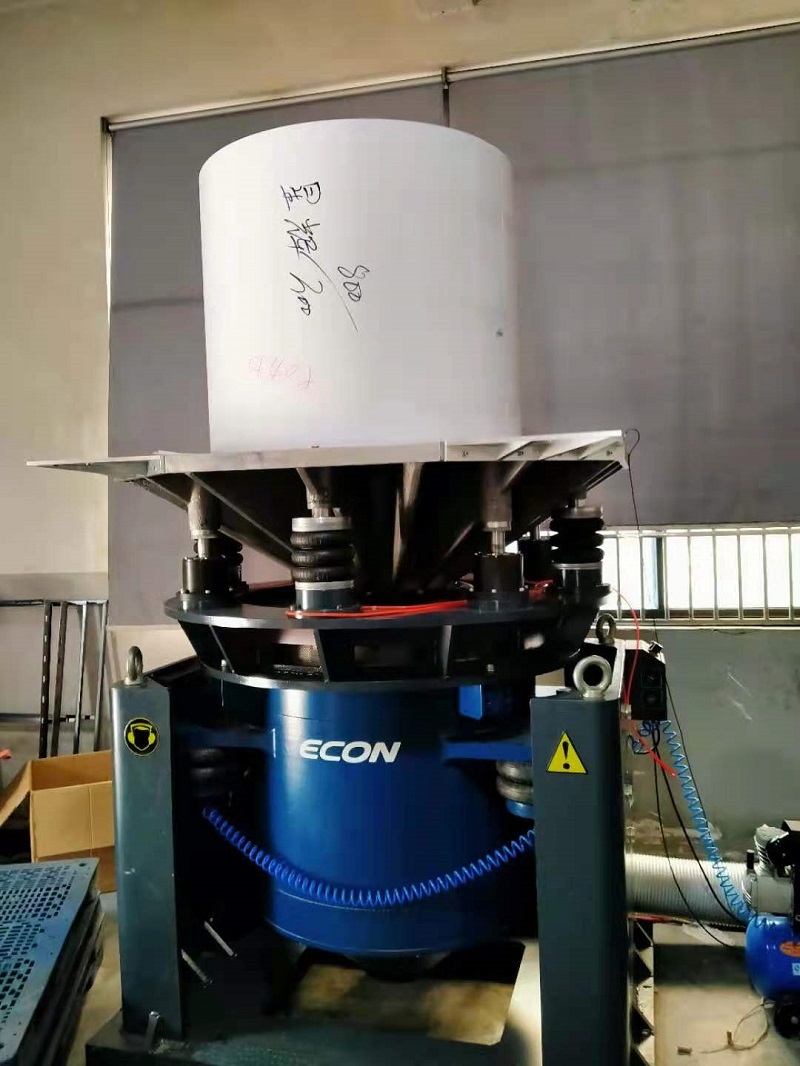

浙江某包裝企業購買的5噸大位移振動臺,主要用于包裝運輸測試
目的是驗證一種包裝是否可以在不同的運輸條件下保護產品,以及為某種產品提供需要的脆弱性資料來改進更適合的包裝設計,是對特定負荷的各類物品在公路、鐵路等運輸過程中承受實際路況能力的考核。
包裝 運輸包裝件基本試驗 第7部分:正弦定頻振動試驗方法 GB/T 4857.7-2005
包裝 運輸包裝件基本試驗 第10部分:正弦變頻振動試驗方法 GB/T 4857.10-2005
包裝 運輸包裝件基本試驗 第23部分:隨機振動試驗方法 GB/T 4857.23-2012
