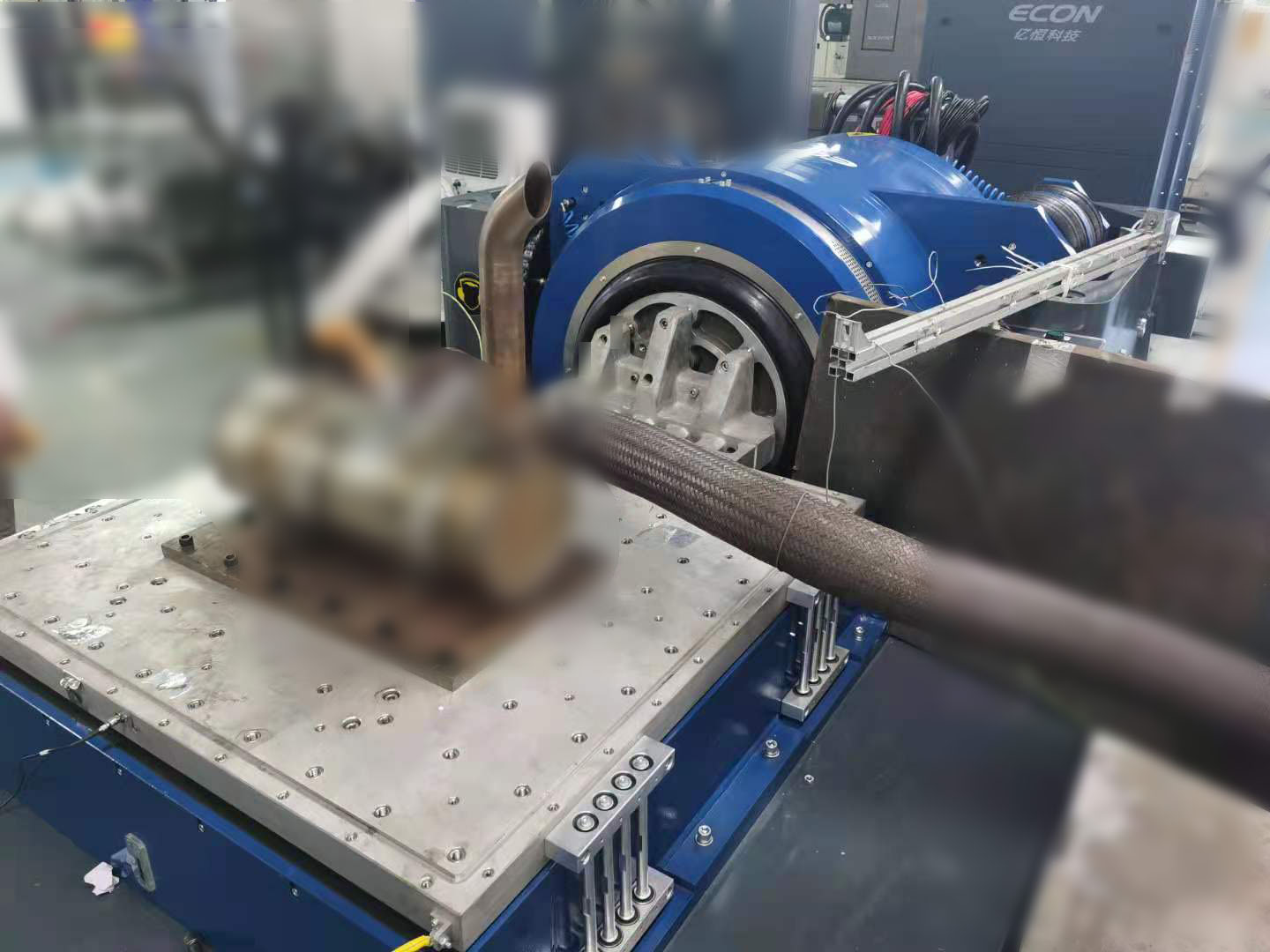

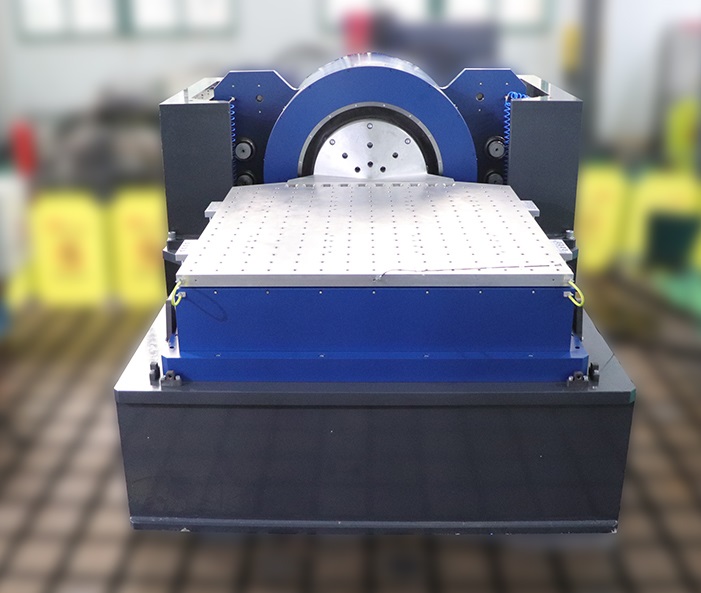

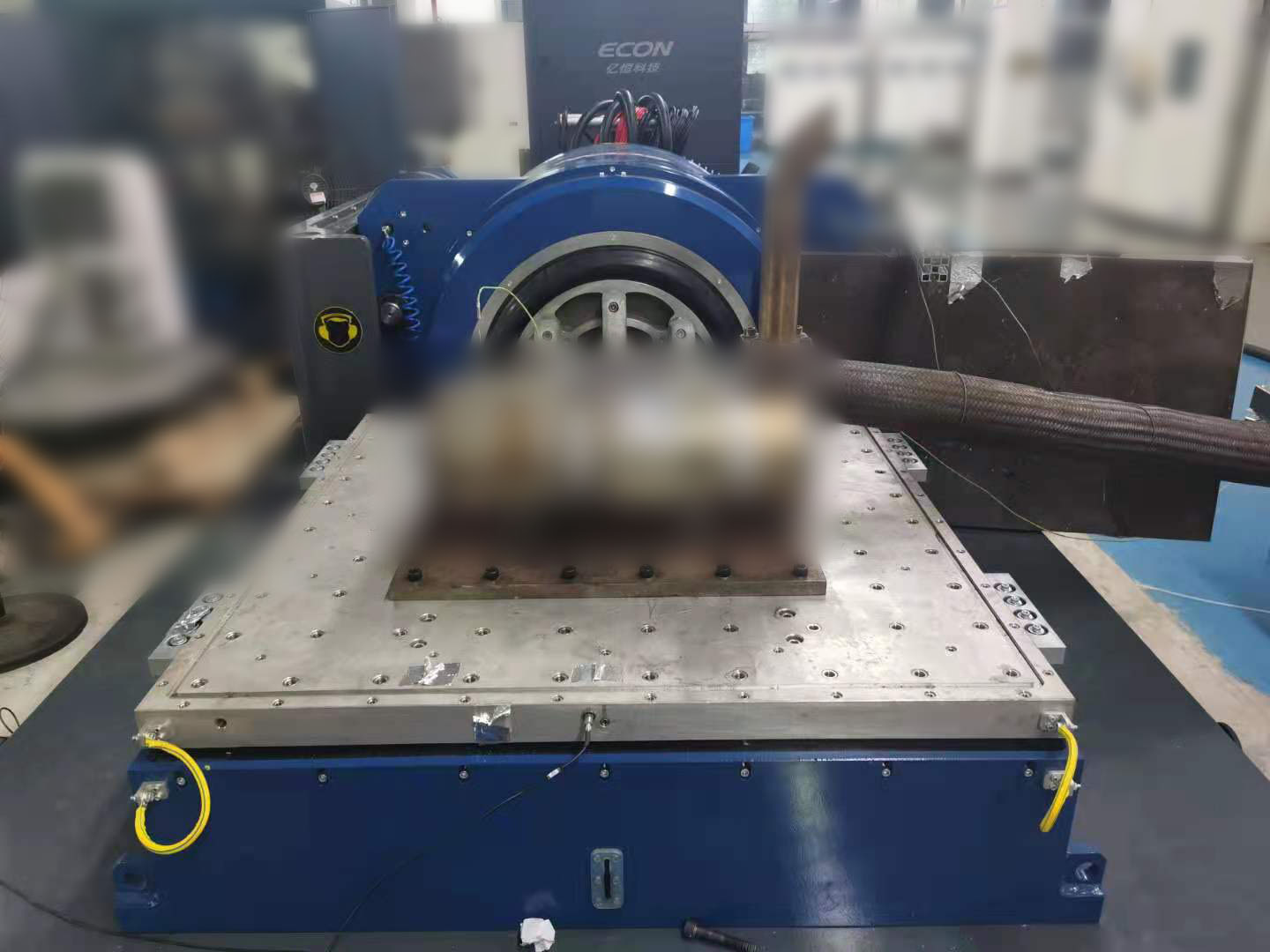

EDH系列水冷電動振動試驗系統
推力大，承載重，噪音低，冷卻效率高
- 采用水冷方式，噪音低、推力大 ；
- 具有更優異的散熱效果；
- 采用高剛度動圈骨架設計，一階共振頻率高 ；
- 采用先進的動圈冷卻方式與勵磁水路并聯設計，
- 提高冷卻效率與可靠性 ；
- 采用雙磁路設計，漏磁低，磁場均勻 ；
- 采用空氣彈簧耳軸隔振技術，隔振能力強 ；
- 上下滾輪導向結構，可選用靜壓軸承導向，
- 最大載荷可達2000kg ；
水冷電動振動試驗系統推力范圍80-200kN、承載力強，廣泛應用于航空、航天、兵器、船舶、軌道交通、汽車、儀器儀表等領域產品的整機和零部件的可靠性試驗。 億恒科技水冷式大型振動試驗系統具有比風冷式更優異的散熱效果，動圈勵磁工作溫度典型值在50℃，適用于更大型的待測試件。 EDH水冷系列采用微米級水過濾系統，有效防止水冷卻裝置堵塞，依靠?jī)?yōu)異的結構設計、獨特的焊接工藝以及嚴格的質量把關和出廠檢驗，可有效杜絕漏水故障的發生。
| 電動振動臺·水冷系統參數 | ||||||
| 系統型號 | EDH-8000 | EDH-10000 | EDH-12000 | EDH-16000 | EDH-18000 | EDH-20000 |
| 正弦推力（kN） | 80 | 100 | 120 | 160 | 180 | 200 |
| 沖擊推力（kN） | 160 | 200 | 240 | 320 | 360 | 400 |
| 頻率范圍（Hz） | 5-2500 | 5-2500 | 2-2500 | 5-2100 | 5-2100 | 5-2100 |
| 最大位移 | 76 | 76 | 76 | 76 | 76 | 76 |
| 最大速度（m/s） | 2 | 2 | 2 | 2 | 2 | 2 |
| 最大加速度（m/s²） | 981 | 981 | 981 | 981 | 981 | 981 |
| 運動等效質量 | 80 | 85 | 100 | 160 | 180 | 180 |
| 臺面螺釘尺寸 | M12 | M12 | M12 | M16 | M16 | M16 |
| 最大載荷 | 1000 | 1000 | 1000 | 2000 | 2000 | 2000 |
| 水平振動臺尺寸 | 2600×1650×1400 | 2600×1650×1400 | 3000×2100×1500 | 3500×2500×168 0 |
4000×2500×168 0 |
3500×2500×1680 |
| 水平振動臺重量 | 約5800kg | 約5800kg | 約8000kg | 約15000kg | 約15000kg | 約15000kg |
| 功率放大器型號 | VSA-D104A | VSA-D124A | VSA-D134A | VSA-D174A | VSA-D194A | VSA-D214A |
| 水冷單元 | CU-1 | CU-1 | CU-1 | CU-2 | CU-2 | CU-2 |
| 電源 | 3相，AC/380V±10%，50Hz | 3相，AC/380V±10%，50Hz | 3相，AC/380V±10%，50Hz | 3相，AC/380V±10%，50Hz | 3相，AC/380V±10%，50Hz | 3相，AC/380V±10%，50Hz |
| 功率（kVA） | 180 | 200 | 240 | 310 | 330 | 350 |
| 壓縮空氣要求 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
