振動噪聲測量分析系統

億恒科技的齒輪箱振動噪聲測量系統主要由一體便攜式分析儀,配置振動加速度傳感器、麥克風、轉速傳感器組成。采用這套系統,我們可以在線實時監測聲壓級、振動振幅和當前轉速的值,進一步分析得到聲壓級、振動振幅隨轉速的變化情況,從聲壓級和振動振幅的頻譜/階次分析三維彩色圖中看出哪個頻率/階次下的噪聲、振動幅度較大,還可以對噪聲、振動幅度較大的階次進行提取切片分析等。通過這些分析和我們已知的齒輪箱的各齒輪的具體參數,軟件可以輔助做故障診斷。

齒輪箱測試意義

由于齒輪箱本身工作環境惡劣,故容易受到損害和出現故障,而其中的零部件如齒輪、軸、軸承等加工工藝復雜,裝配精度要求高,又常常在高速度、重載荷下連續工作,故障率較高,是誘發機器故障的重要原因。齒輪箱主要是由齒輪系統組成,而齒輪系統振動的常見的主要激勵源是輪齒的嚙合力,隨轉速的提高,齒輪嚙合激勵力增大。齒輪的嚙合沖擊也往往是主要的振動、噪聲源。轉速對齒輪振動、噪聲的影響很大。齒輪箱的振動與噪聲是目前公認的齒輪箱故障最佳征兆提取量,它對運行狀態的反應迅速、真實、全面,能很好地反映出絕大部分齒輪故障的性質范圍。



齒輪箱測試方法

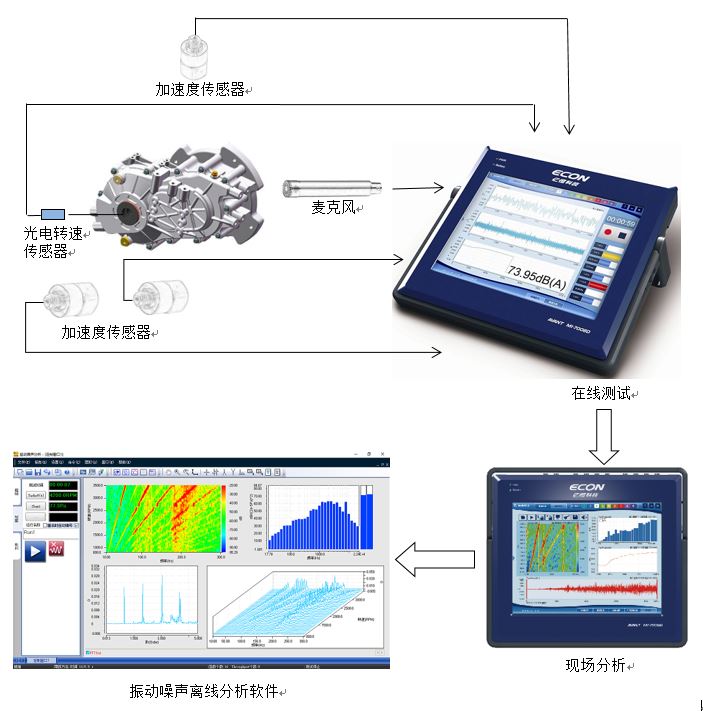

典型的一個測試過程下圖所示。大致的過程就是:1.布置傳感器——在線測試,快速判定振動振幅、噪聲聲壓級指標合格與否。2.現場分析——判定主要振動、噪聲源所在的階次,初步的故障診斷。3.辦公室高級離線分析——協助精準的故障診斷,深入分析振動、噪聲源,為后續的減震降噪方案提供方向。

   、



億恒科技齒輪箱振動噪聲測量系統

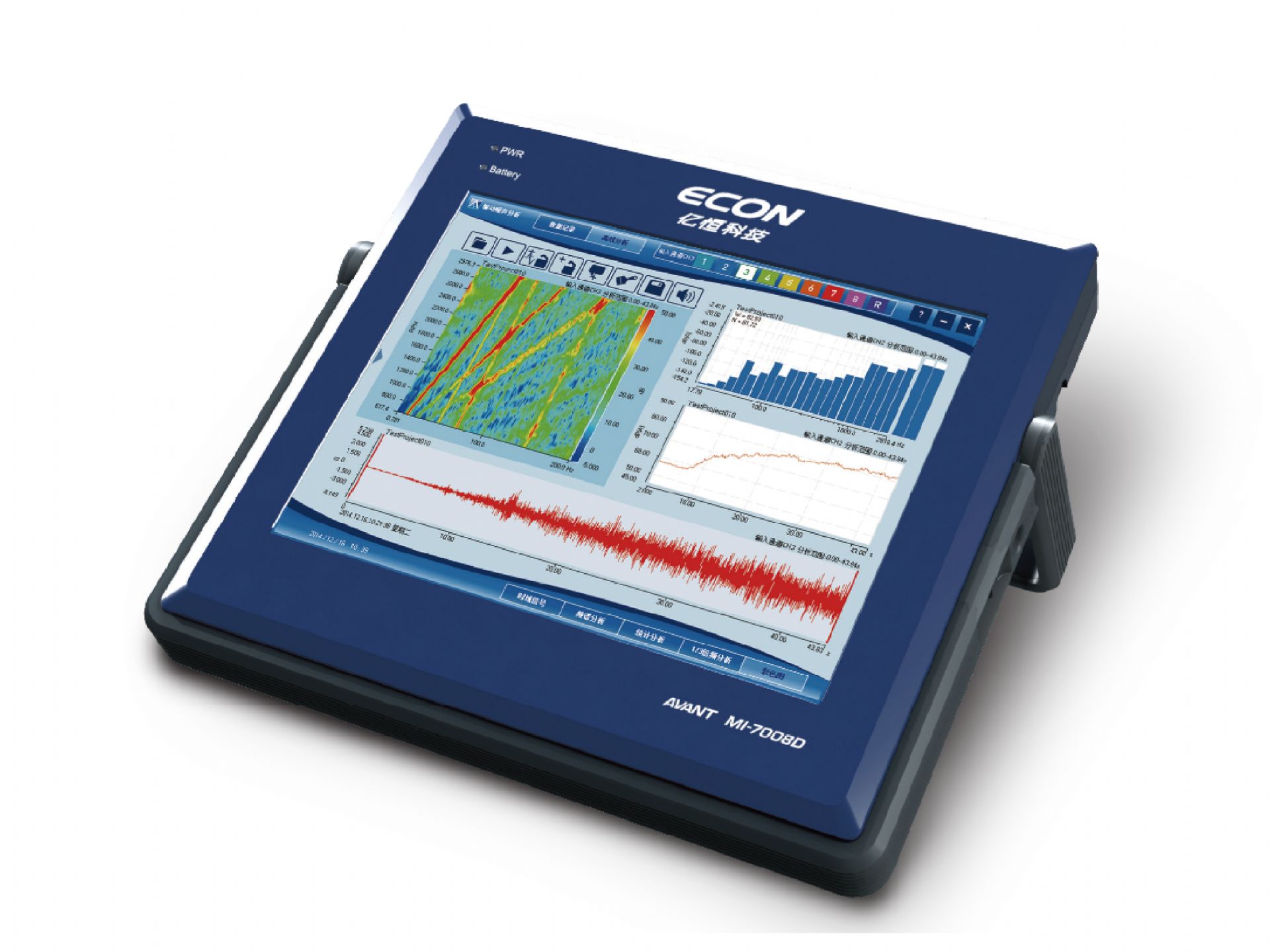

億恒科技的齒輪箱振動噪聲測量系統主要由一體便攜式分析儀,配置振動加速度傳感器、麥克風、轉速傳感器組成。采用這套系統,我們可以在線實時監測聲壓級、振動振幅和當前轉速的值,進一步分析得到聲壓級、振動振幅隨轉速的變化情況,從聲壓級和振動振幅的頻譜/階次分析三維彩色圖中看出哪個頻率/階次下的噪聲、振動幅度較大,還可以對噪聲、振動幅度較大的階次進行提取切片分析等。通過這些分析和我們已知的齒輪箱的各齒輪的具體參數,軟件可以輔助做故障診斷。

該系統具有以下特點:

√支持振動、噪聲、轉速、溫度的集成測試;

√支持與測試臺架的智能化動作配合;

√豐富的振動、噪聲、轉速測量分析方法;

√可定制容差帶,兼容多種測試標準;

√適合現場操作,操作快捷方便,所見即所得;



測試案例

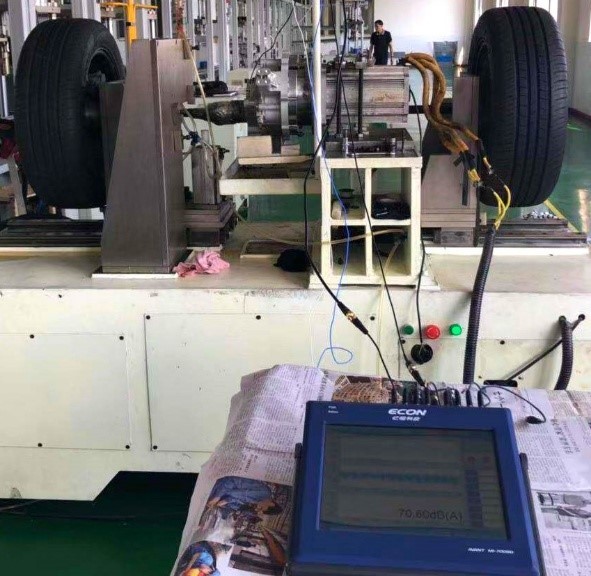

以下是某型號的齒輪箱在本套系統的測試現場照片:
