中頻振動傳感器校準系統（ECS-1815）
ECS-1815中頻振動傳感器校準系統依據國家標準GB/T 20485-2007（ISO 16063:2003）《振動與沖擊傳感器校準方法第21部分：振動比較法校準》，并嚴格按照J(rèn)JG 233-2008 《壓電加速度計檢定規程》、JJG 676-2000《工作測振儀檢定規程》等國家計量檢定規程?？蓪?duì)5 Hz-10,000 Hz工作頻率范圍內的各類振動加速度、速度、位移及沖擊傳感器進行校準。

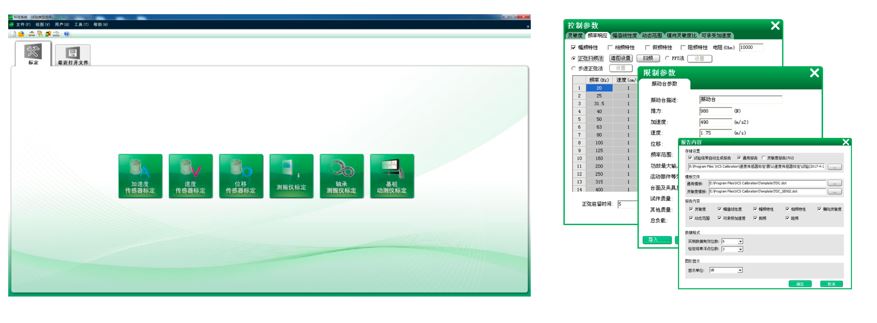

（1）系統振動比較校準方法，同時可以提供改進型振動比較法:替代法和肩并肩法，有效延長標準傳感器使用壽命；（2）特種材料精密板彈簧支撐導向裝置，導向精度高、使用壽命長、抗橫向振動能力強；（3）勵磁磁路結構，磁場強度強、體積小、漏磁?。唬?）獨創的主動前饋控制技術，有效抑制信號失真；（5）先進的閉環控制算法，大大提高校準精度，縮短校準時間；（6）全自主研發專業校準軟件，自動優化校準流程、匹配系統參數、執行校準項目并輸出校準報告；（7）支持電壓、電荷、IEPE等各類傳感器的靈敏度、頻率響應和幅值線性度等參數的校準。
高精度、高效率，10 分鐘即可自動完成傳感器的精密校準。
ECS-1815中頻振動傳感器校準系統包含：程控標定儀ECI-91系列、中頻標準振動臺VE-41系列、功率放大器VSA-H系列、調理放大器MI-2004A及億恒專業振動傳感器計量軟件等。

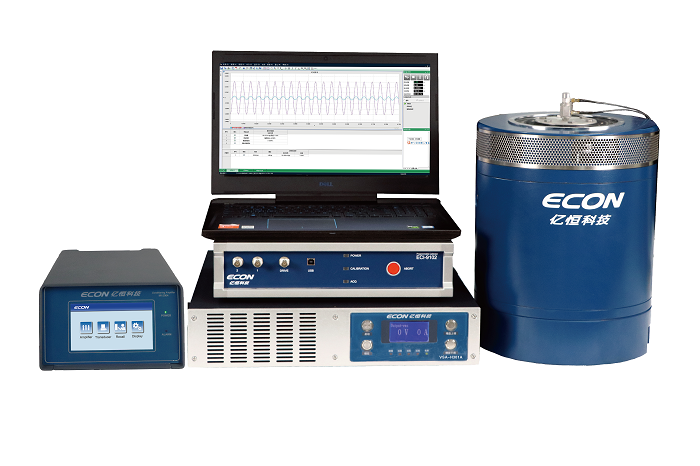

250N中頻振動傳感器校準系統

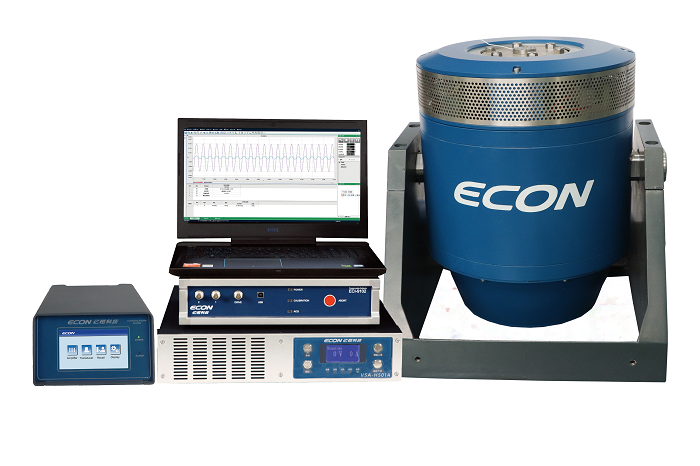

500N中頻振動傳感器校準系統
產品特點：
- 完全滿足各項國家標準及計量檢定規程： JJG 233-2008 《壓電加速度計檢定規程》、JJG 676-2000《工作測振儀檢定規程》等
- 精度高：最低擴展不確定度為1.0%、諧波失真度典型值5%；
- 校準效率高：最多支持7個傳感器同時校準，且全自動優化流程、匹配參數、執行項目、輸出報告；
- 校準方法全：支持背靠背比較法，肩并肩法和替代法校準，支持正弦掃頻法、步進正弦法和隨機激勵法；
- 對象類型廣：支持電壓、電荷、IEPE等各類傳感器校準，支持振動加速度、速度、位移傳感器、測振儀的校準；
- 系統穩定可靠，易操作，易維護。
| 中頻振動傳感器校準系統參數表 | |||
| 系統型號 | ECS-1815 | ECS-1815-50A | ECS-1815-50 |
| 振動臺型號 | VE-4125 | VE-4150A | VE-4150 |
| 正弦推力Peak（N） | 250 | 500 | 500 |
| 計量頻率范圍(Hz) | 10-5000 | 2-5000 | 5-5000 |
| 最大位移 | 10 | 10 | 13 |
| 最大速度(m/s) | 1 | 1.2 | 1.2 |
| 最大加速度 | 25 | 30 | 30 |
| 運動部件等效質量 | 1 | 1.7 | 1.7 |
| 臺面螺釘尺寸 | 7-M5 | 7-M5 | 7-M5 |
| 最大載荷 | 2 | 20 | 20 |
| 臺體尺寸（長×寬×高）（mm） | 直徑: 280,高度: 380 | 400×370×420 | 400×370×420 |
| 重量 | 100 | 140 | 140 |
| 功放型號 | VSA-H301A | VSA-H501A | |
| 最大輸出功率（VA） | 300 | 500 | |
替代法是一種改進型的背靠背方法，其基于二次測量原理。將工作標準加速度傳感器(WST)分別與標準加速度傳感器(STD)、被測加速度傳感器(UUT)背靠背安裝，設SR(f)、SU(f)分別為標準傳感器與被測傳感器的靈敏度，HR(f)、Hu(f)為其對應放大器的頻響函數，H(f)為輸出之比，校準時，首先將STD和WST進行輸出比較，得到傳輸函數H1(f)；然后保持HR(f)不變，將UUT和WST進行輸出比較，得到傳輸函數H2(f)。因此有：
其組成框圖如下圖所示。

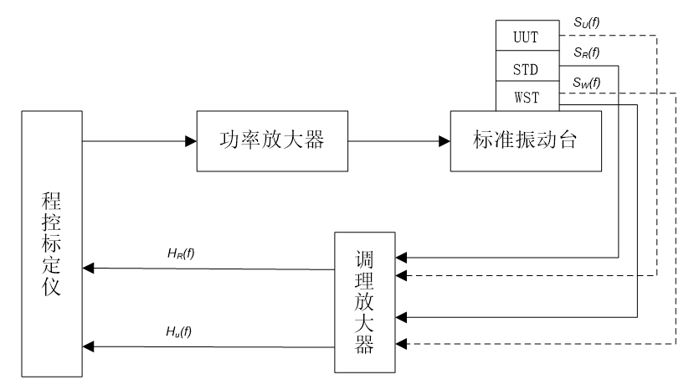

加速度傳感器靈敏度替代法校準框圖
在進行兩次比較時，UUT和STD共用一個調理放大器，調理放大器的影響已被消除。由上式也可看出，被測加速度傳感器的靈敏度只與標準加速度傳感器的靈敏度和兩次比較的傳輸函數有關。這樣在不確定度的評定中，兩個調理放大器的影響誤差已不予考慮。而兩個傳輸函數的比值，也將電壓比較器由于電路而帶來的系統誤差消除。使用替代法，靈敏度顯然更為準確。
結論：提供“替代法”檢定/校準功能，抵消大部分由于振動臺失真和測量?jī)x器誤差引起的不確定度分量。
案例一：北京**計量測試技術研究所
2014年5月，北京**計量測試技術研究所，購買一套中頻振動傳感器校準系統，主要用于振動加速度傳感器和工作測振儀的標定，計量頻率范圍10-5000Hz，儀器經過溯源全部合格，已成功建立了相關計量標準，獲得相關項目的CNAS認可資質。
案例二：大連**計量檢測研究院
2017年7月，大連**計量檢測研究院，購買一套中頻振動傳感器校準系統，主要用于振動加速度傳感器和工作測振儀的標定，計量頻率范圍10-5000Hz，儀器經過溯源全部合格，已成功建立了相關計量標準，獲得相關項目的CNAS認可資質。
案例三：**天溯計量檢測股份有限公司
2011年—至今，**天溯計量檢測股份有限公司，已購買多套中頻振動傳感器校準系統，主要用于振動加速度傳感器和工作測振儀的標定，計量頻率范圍20-4000Hz，儀器經過溯源全部合格，已成功建立了相關計量標準，獲得相關項目的CNAS認可資質。
