超多通道數據采集與分析儀
MI-8100 系列超多通道數據采集和分析系統，基于實時系統與 PXle 總線，經千兆網絡訪問操作，結合億恒科技長久以來歷經打磨的高精度，低噪聲，寬動態范圍的信號處理技術，既可以滿足 16-136 通道規模的測試測量應用，又可以滿足幾百乃至上千通道的大規模集中聯合測試應用，為廣大客戶的超多通道動態信號測試測量需求提供最佳解決方案。
多功能性：支持加速度，速度，位移,力,壓力,流量,聲音等動態/靜態信號輸入，是大規模集中聯合測試場合的多面手
多通道:通道密度高，具備單機 24,64,136 輸入通道能力。同等規模通道數時，單機只有同類其他儀器的 1/2~3/4 體積
高精度:不小于 130dB 的動態范圍，24 位 ADC和 DAC，32 位浮點 DSP，以及低噪聲的設計工藝，做到寬范圍0.2% 幅值精度，20KHz 帶寬本底噪聲3uV 以下
易擴展:單機即可滿足高達 136 個輸入通道測量需求，而且任意組合的多臺 MI-8100 系列儀器可以級聯在一起，輕松實現幾百乃至上千通道的規模
實時性: 基于實時系統，PXle 高速總線，通過多DSP 并行處理和高速傳輸進行數據記錄和實時信號分析，通道一致性好，測量同步精度高
全面性:內置大容量存儲單元，既能在大規模通道測量時實時存儲數據，又能作為黑匣子進行長時數據記錄

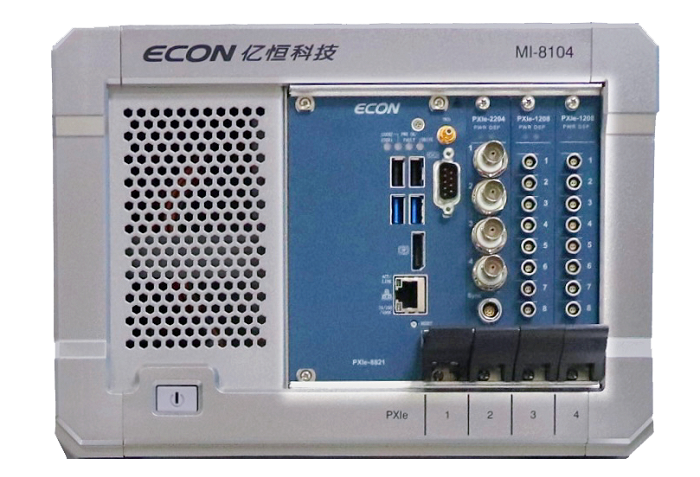

MI-8104

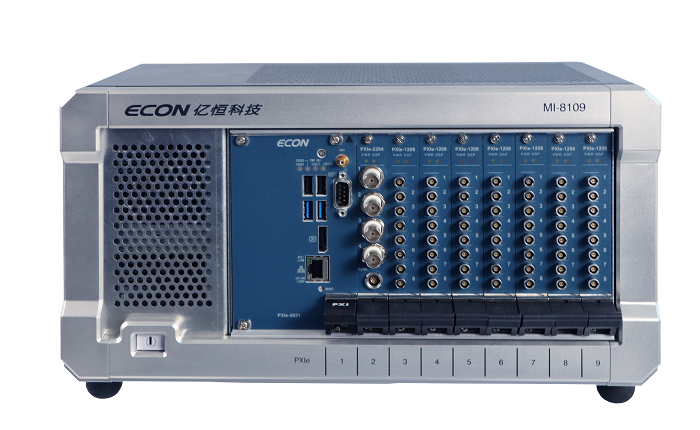

MI-8109

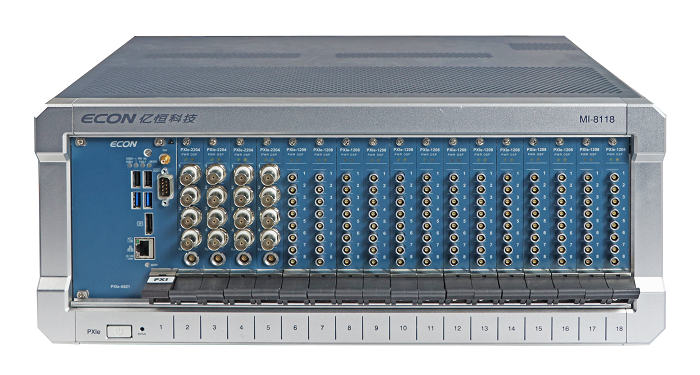

MI-8118
| 超多通道數據采集與分析儀參數 | |||
| 系統型號 | MI-8104 | MI-8109 | MI-8118 |
| 插槽數 | 4 | 9 | 18 |
| 輸入通道 |
單機高達24通道 （級聯最高上千通道） |
單機高達64通道 （級聯最高上千通道） |
單機高達136通道 （級聯最高上千通道） |
| 輸出通道 | 0至16個 | ||
| 電壓范圍 | ±10PEAK | ||
| 頻率范圍 | 80kHz | ||
| 分辨率 | 24位模數轉換器(ADC) | ||
| 動態范圍 | 130dB (FS) >80dB (依據JJG 834規程要求) | ||
| 通道匹配 | 幅值士0.05dB、相位1度 (DC~20kHz) | ||
| 采樣頻率 | 204.8kHz每個通道同步并行采樣 | ||
| 耦合方式 | DC，AC，IEPE，TEDS(支持IEEEP1451.4帶電子數據表的加速度傳感器) | ||
| 幅值精度 | 輸入:0.2%(10Hz<f<20kHz，1V) 輸出:01% (@1V，1kHz) | ||
| 頻率精度 | 輸入:≤0.01%，典型值0.001% 輸出:<0.01%，典型值0.001% | ||
