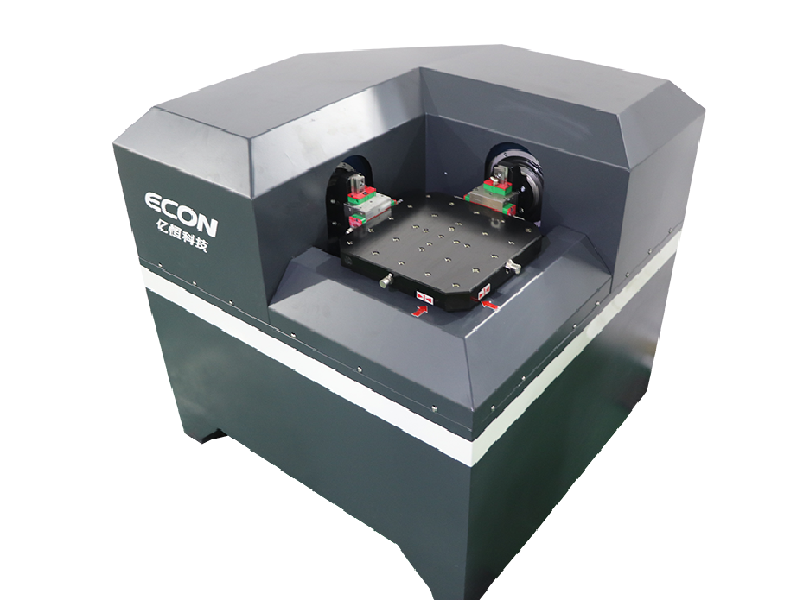

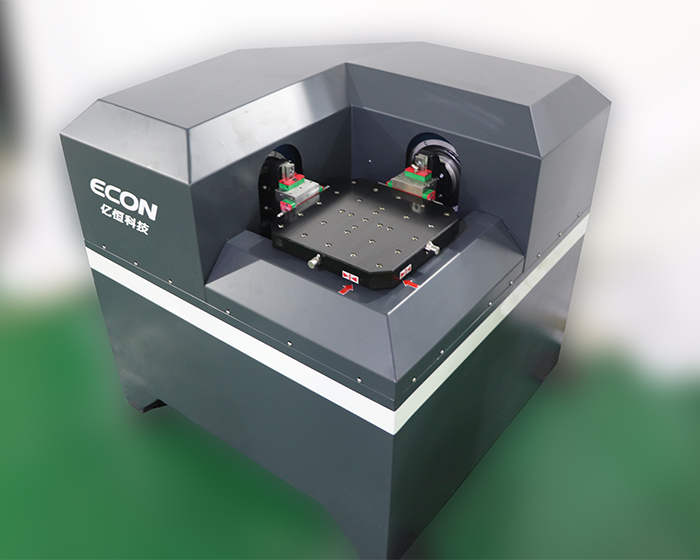

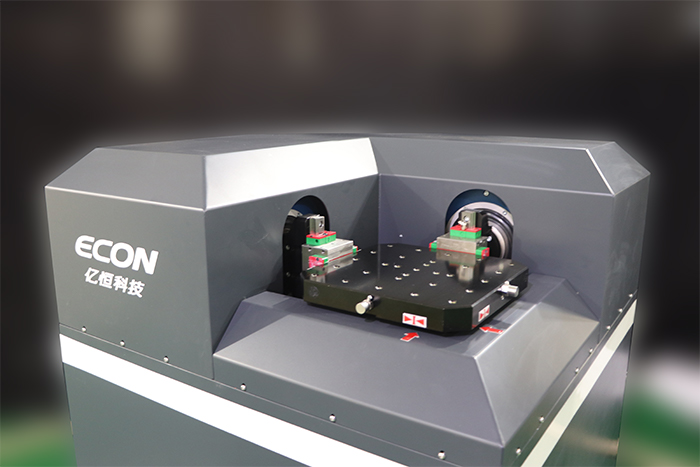

多軸向振動教學模擬系統
多軸振動試驗由于能準確快速的模擬實際振動環境而受到廣泛重視，目前多軸振動試驗標準《GB∕T 2423.62-2018 環境試驗 第2部分：試驗方法試驗Fx和導則：多輸入多輸出振動》 已發布，為多軸振動試驗的開展提供了方法指導。因此，研究和驗證產品在多軸向振動中遇到的問題將會被得到廣泛的應用。
杭州億恒科技有限公司作為多軸振動試驗標準主要起草單位之一，積極投身于高端多軸向振動試驗系統的研制工作?，F(xiàn)已擁有包含控制系統、振動臺系統、多軸機械解耦結構等全套自主研發設備，具備從500N到50kN的多軸加載試驗系統的加工生產能力。同時，為滿足教學研究需求，億恒科技專門推出“多軸向振動教學模擬系統”，該系統由多套高性能小型振動臺系統、多軸向振動控制系統及機械解耦裝置組成。
系統特點
- 功能齊全，可實現正弦、隨機、沖擊、地震模擬、路譜仿真等；
- 多工況支持，可多軸同步、異步工作、不同目標譜同時加載等；
- 專業解耦結構設計，滿足多種耦合加載需求；
- 體積小，重量輕，220V供電，可在科研教室和試驗室放置；
- 操作簡單，維護方便，系統可靠性高；
| 三軸向振動模擬系統參數 | |||
| 額定推力 | 500N | 額定加速度 | 3.5g |
| 額定位移p-p | 7.5mm | 額定速度 | 0.5m/s |
| 正弦頻率范圍 | 5-1000Hz | 隨機頻率范圍 | 5-2kHz |
| 最大載荷 | 5kg | 臺面尺寸 | 300×300mm |
| 臺面螺釘布局 | 50×50mm矩形布局 | 臺面螺釘尺寸 | M5 |
| 運動等效質量 | 14.5kg | 允許偏向力矩 | >20N·m |
| 軸向隔振頻率 | <3Hz | 產品重量 | 500kg |
| 溫度 | 0-40℃ | 濕度 | 0-90%RH(不結霜) |
| 整機外形尺寸 | 約800×800×750mm | ||
| 電源規格 | 220V±5% AC，50Hz | ||
