小型精密振動試驗系統
- 優異的結構設計，精致可靠；
- 先進的控制系統，精確穩定；
- 數字式功放顯示，精準直觀；
- 支持多方向激振，垂直和水平運動；
- 頻率范圍寬，2Hz-10,000Hz；
- 多種規格，20N-1000N可選；
- 體積小，易搬運，使用便捷；
- 220V供電，使用便捷。

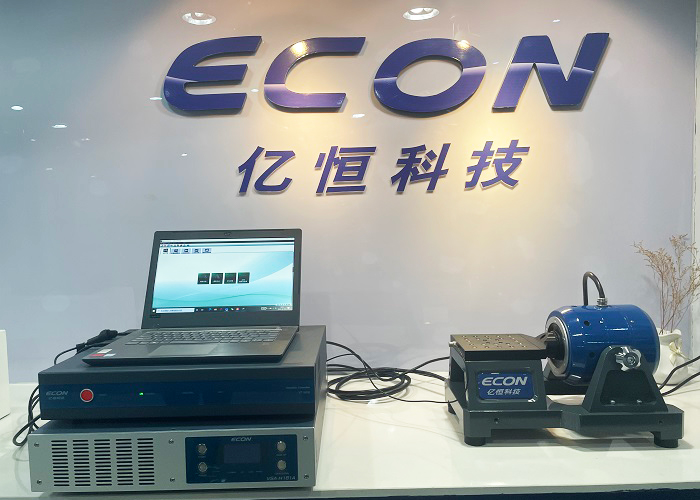

小型精密振動試驗系統是億恒科技結合多年振動試驗經驗，采用先進的結構設計和高性能的材料，專門研制的高精度、高可靠性的寬頻振動試驗產品。系統由小型振動臺、功率放大器、振動控制器、傳感器以及電腦等組成。
小型精密振動試驗系統具有頻率范圍寬，推力大，精度高，運行穩定，可靠性高等特點，真實的模擬振動激勵對產品可靠性的影響，廣泛用于小型部件的應力篩選，電子元器件的振動測試，壓電陶瓷、傳感器檢測，小型土木結構的振動仿真，能量俘獲/回收，教學科研等領域。

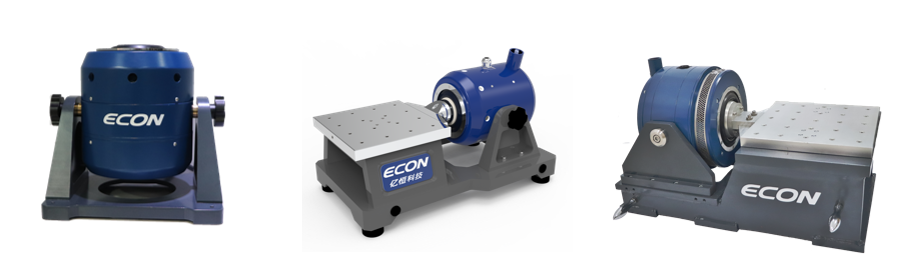

VE系列小型精密振動臺
VE系列小型精密振動臺主要是由驅動線圈、磁路系統、臺面、支撐部件組成。其推力可從20N至1000N可選。整體采用先進的結構設計和精加工技術，具有結構可靠，誤差小，精度高等特點。運動部分選用優質的合金材料并改進繞線工藝和支撐系統設計，具有質量輕，頻率范圍寬（2-10000Hz），同時能保障輸出力的不失真?zhèn)鬟f。良好的風路設計，優質的導熱材料的使用，使臺體具有良好散熱性能和較低的噪聲，支持自然冷卻和強制冷卻。
VE系列小型振動臺從研發到生產，整個過程將經歷多道檢驗程序，保障設備的各項指標滿足相關標準要求。

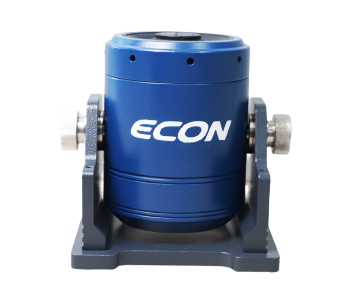

20N小型振動臺（功放內置）

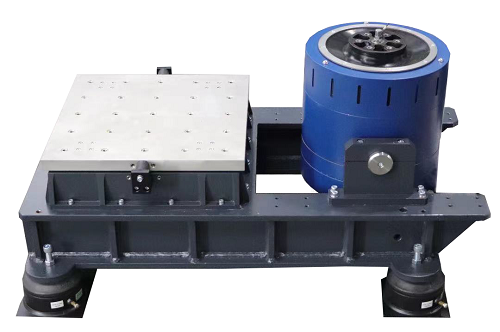

1000N小型振動臺（可選靜音風機）

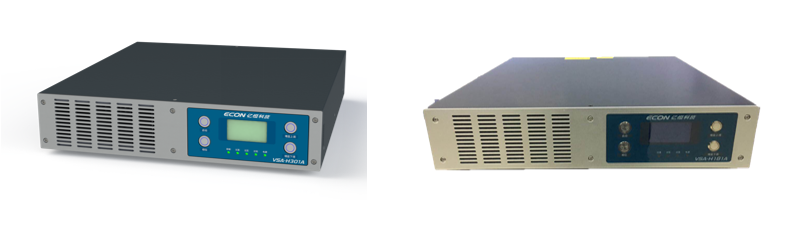

功率放大器VSA系列
VSA系列高性能功率放大器，采用最高可輸出達1000VA功率，能量轉換效率可達90%，頻率范圍從0.1Hz-10000Hz，且具有高信噪比、低波形失真和高可靠性等特點，兼容多種小型振動臺及激振器。其內置數字式液晶顯示屏，按鍵式增益調節按鈕，使輸出電壓/電流精確可控，數值直觀顯示。多種安全保護設計和狀態提示，保障設備的安全性能的同時，可便捷的進行故障排除。
小型精密振動試驗系統優勢
1.品牌優勢
杭州億恒科技有限公司是知名的振動試驗設備供應商，擁有20余年的行業應用經驗，是國家高新技術企業，中國振動工程學會常務理事單位，擁有幾十項國家發明專利。
2.技術優勢
億恒科技整合20余年的行業經驗積累，組織專業技術團隊研發生產出的小型精密振動試驗系統，采用了先進的控制技術、優異的結構設計技術、精密加工技術、高效電能轉換等技術，同時，整個研發到生產過程嚴格進行多道檢驗程序，保障產品的質量可靠性。
3.價格優勢
億恒科技的產品在技術先進，質量穩定可靠的前提下，同比相同產品，具有價格實惠，功能齊全，性價比高等特點，深受諸多客戶的信賴。
4.服務優勢
億恒科技擁有專業的技術支持團隊，擁有專業化的技術和工程咨詢服務，可以幫助客戶解決和改進面臨的各種振動試驗問題。
| 小型精密振動試驗系統參數 | |||||
| 振動臺型號 | VE-5102 | VE-5110 | VE-5120 | VE-5150 | VE-51100 |
| 正弦推力（N） | 20 | 100 | 200 | 500 | 1000 |
| 頻率范圍（Hz） | 5-10k | 2-7k | 2-7k | 5-5k | 5-6.5k |
| 最大位移 | 5 | 13 | 13 | 10 | 25.4 |
| 最大加速度 | 20 | 40 | 80 | 34 | 50 |
| 最大負載 | 0.8 | 2 | 3 | 8 | 20 |
| 動圈直徑 | 30 | 60 | 60 | 80 | 120 |
| 運動部件等效質量 | 0.1 | 0.25 | 0.25 | 1.5 | 2 |
| 臺面螺釘尺寸（標準） | 5×M5 | 5×M5 | 5×M5 | 5×M5 | 6×M8 |
| 臺體重量 | 5 | 18 | 18 | 55 | 130 |
| 尺寸（L×W×H）（mm） | 165×150×160 | 245×210×240 | 245×210×245 | 315×284×280 | 400×370×470 |
| 冷卻方式 | 自然冷卻 | 風冷 | 風冷 | 風冷 | 風冷 |
| 含水平滑臺的型號 | VE-5102ST | VE-5110ST | VE-5120ST | VE-5150ST | VE-51100ST |
| 水平頻率范圍(Hz) | 5-4k | 5-3k | 5-3k | 5-2.5k | 5-2k |
| 水平最大位移p-p(mm) | 5 | 10 | 10 | 10 | 20 |
| 水平最大加速度 | 5 | 5 | 8 | 8 | 12 |
| 最大載荷 | 1 | 3 | 3 | 12 | 20 |
| 滑臺尺寸（L×H）（mm） | 100×100×20 | 150×150×20 | 200×200×20 | 250×250×20 | 300×300×25 |
| 滑臺重量 | 0.4 | 1.6 | 2.3 | 4.9 | 6.4 |
| 尺寸（L×W×H）（mm） | 295×163×165 | 420×270×270 | 450×270×270 | 560×315×354 | 750×450×470 |
| 水平臺重量 | 6.5 | 40 | 50 | 95 | 200 |
| 功率放大器型號 | VSA-H40A | VSA-H181A | VSA-H751A | VSA-H102A | VSA-H132A |
| 最大輸出功率（VA） | 40 | 180 | 750 | 1000 | 1300 |
| 尺寸（L×W×H）（mm） | / | 490×455×110 | 505×405×110 | 505×405×110 | 526×504×152 |
| 重量 | / | 9.2 | 11 | 10.5 | 14.6 |
| 備注 | 功放內置 | 無 | 無 | 無 | 可選靜音風機 |
振動能量俘獲試驗系統
億恒科技振動能量俘獲試驗系統可用于在實驗室內模擬真實振動環境響應的試驗系統，為廣大研究人員研究提供必備的手段。
能量俘獲的一般應用： 1、微型智能傳感器； 2、微電子器件； 3、集成智能化裝備，如穿戴式設備； 4、軌道交通減振裝置問題； 5、人體健康監測(生物能和仿生)； 6、地震檢測設備； 7、內置WIFI微型智能測量裝置。

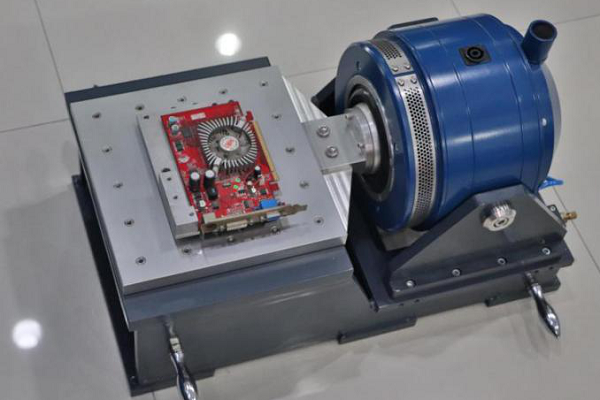

電路板振動篩選
億恒的小型振動臺可用于對電路板進行振動篩選，通過對電路板產品施加一定頻率和幅值的振動，以便客戶發現電路板產品的薄弱環節，進而改進產品，贏得客戶市場。

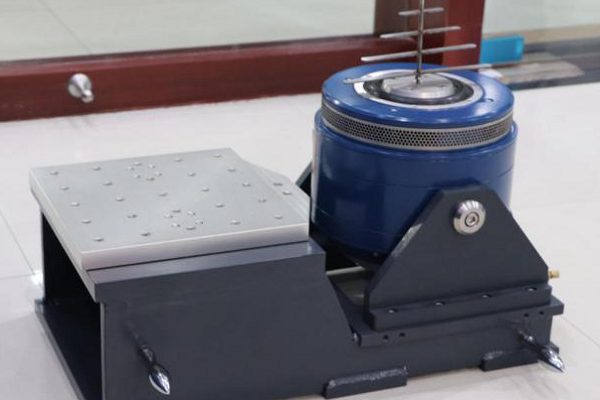

小型產品共振測試
億恒科技小型振動臺可用于小型產品的共振測試，可測量出該產品的共振點，提升產品的性能和使用時間。

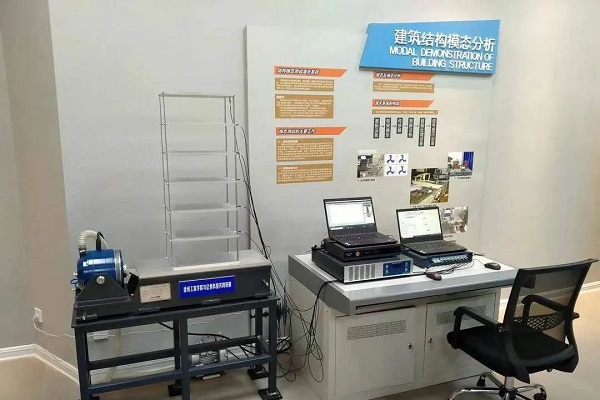

小型土木結構振動試驗
某高校建設“防震減災科普教育基地”，用500N小型振動試驗臺、數據采集儀等搭建結構模態測試演示系統。
系統由典型鋼框架結構模型、激勵裝置、測試設備和數據采集分析系統組成。激振器對典型剪切型鋼框架結構模型進行激勵，由傳感器采集結構結構的振動信息，通過數據采集器及軟件對結構振動信號進行模態識別分析，直觀展示模型結構的模態信息。

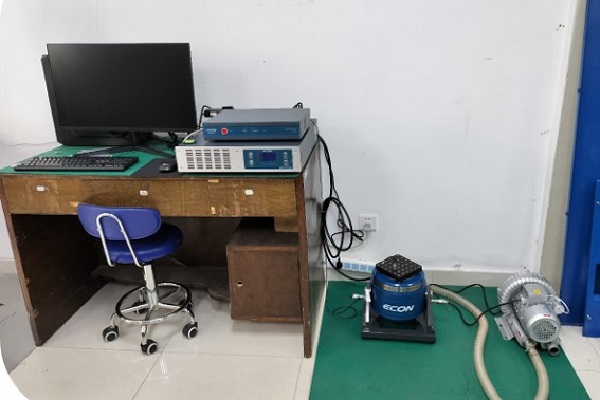

傳感器抗震性能試驗
本案采用500N精密振動臺，進行運輸車載傳感器的抗震性能測試，可按要求輸出運輸狀態的振動、顛簸、沖擊等真實狀態，給傳感器提供有效的振動數據復原模擬。
