MI-7208 智能便攜式數據采集與分析儀可對一系振動噪聲測試、結構測試、故障診斷、狀態監測等應場合進行有效數據采集與分析。具有可靠性高、噪聲操作簡便等優點,且體積小巧,便于攜帶,可 4 臺級至 32 通道。

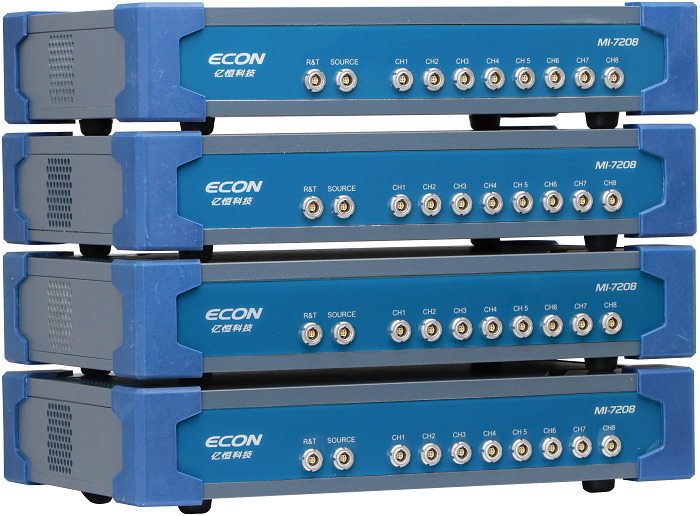

單臺具有 8 個模擬輸入通道,可多臺級聯擴展至32 通道;
單通道最高采樣率可達到 204.8 kHz;
集成多種信號源的高精度輸出通道,同時具有獨立的轉速采集通道;
功耗低至 15W,可選無風扇靜音功能,支持直流供電·;
可選固態硬盤獨立數據記錄,可選配充電寶,方便戶外測試;
堅固耐用,單臺僅重 1.85kg,使用便攜 ·;
千兆以太網接口,可實現遠距離數據傳輸;
專業的用戶定制試驗報告,支持 Word、PDF 格式。

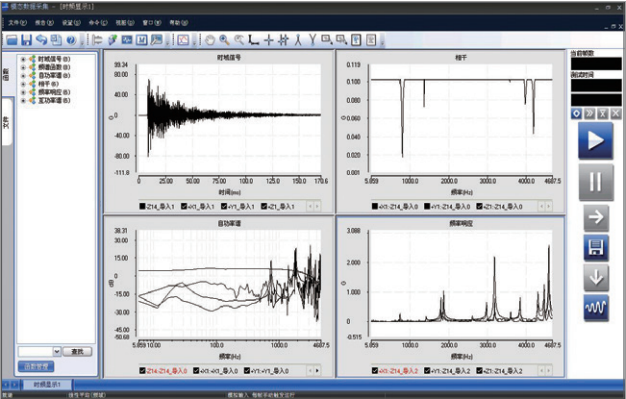

通用測試模塊 提供時域分析、頻域分析、FFT分析、功率譜計算、傳遞函數估計、概率統計、特征值顯示等功能,配合豐富的平均、加窗、濾波、觸發、標注等功能,可對多種窗口同步顯示,如軌跡圖、瀑布圖、波德圖、極坐標圖等。 |
|

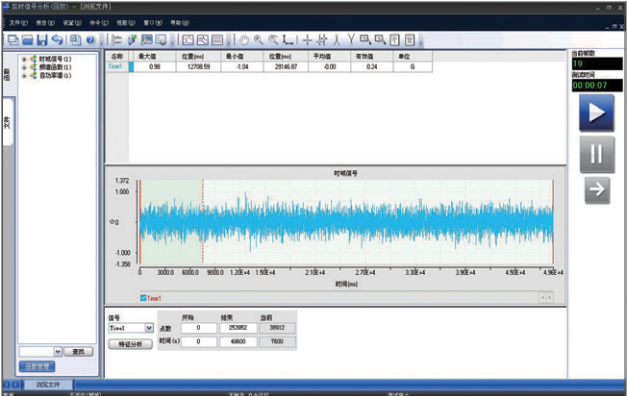

記錄回放模塊 內置固態硬盤,可脫機進行無縫數據記錄,多種格式支持,可將現場測試數據真實地進行回放分析,使數據分析更加方便便捷。 |
|

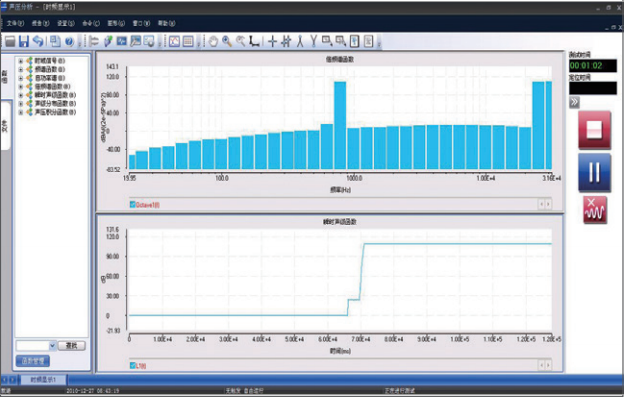

聲學測試模塊 包含聲壓分析、聲功率分析、聲強分析等功能。提供了從現場到實驗室的聲學分析,滿足多種標準規范要求,支持球形、半球型、平行四邊形、自定義等測試聲功率方法,滿足5點法、9點法、17點法等測試需求,支持彩色聲強云圖顯示,可有效進行聲源定位等。 |
|

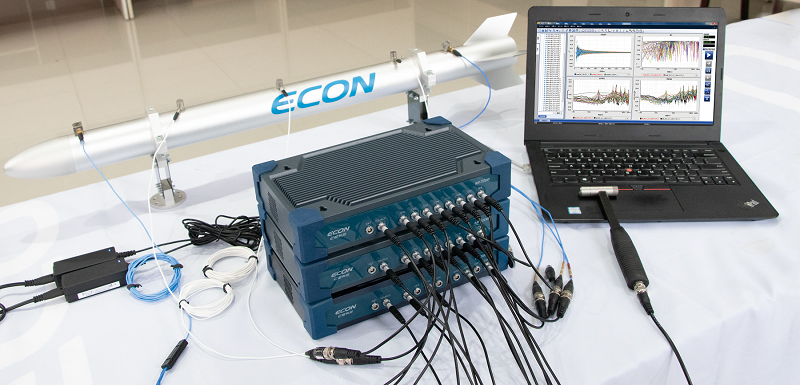

結構分析模塊 包含模態數據采集、模態分析、動剛度測試等功能。提供力錘法和激振器法兩種激勵方式,專用的測試界面,豐富的加窗、觸發、濾波等輔助功能,數據自動存儲并支持在線回放處理,配合專用模態分析功能,完美的得到結構的模態頻率、阻尼比、振型等特性參數。 |
智能便攜式數據采集與分析儀參數 | |
型號 | MI-7208 |
輸入通道 | 8(多臺級聯最多可達32通道) |
輸出通道 | 1 |
數字濾波 | 模擬濾波+數字濾波,阻帶衰減>160dB/Oct |
電壓范圍 | ±10 PEAK |
分辨率 | 24位 |
幅值精度 | 0.1%FS(100kHz 范圍內) |
動態范圍 | 130dB |
通道匹配 | 相位<0.5度,幅值<±0.05dB (DC-20kHz) |
采樣頻率 | 204.8kHz每個通道同步并行采樣 |
耦合方式 | DC(差分/單端),AC (差分/單端),IEPE,TEDS(可選) |
功耗 | 15W |
尺寸及重量 | 274×168×51mm,約1.85kg |
